500V超小型薄型隔离式DC-DC电源模块1.25W

发布时间：2018-12-12 15:39:48     浏览：2048

该系列非稳压高压DC-DC转换器采用超小型封装封装。有110种不同型号可供选择。这些单和双输出的分离单元将在温度范围为-25操作º C至70 º没有散热片或电降额℃。对于军事应用，可提供-55ºC至+85ºC的工作温度范围。还提供符合MIL-STD-883标准的可选环境筛选包。

特征
  • 在环境温度为70º时输出1.25瓦
  • 超小型尺寸0.400“高，4.0克重量，0.1立方英寸体积
  • 5个输入电压范围为5,12,15,24和28 VDC
  • 100兆欧@ 1000 VDC输入/输出隔离
  • 提供MIL-STD 883选项
  • 无需散热片或电气降额
  • 新的双输出：±Vout 100至250 VDC

选项可用

  • 精选百万。标准。883
  • 扩展的工作温度（-55ºC至+85ºC）
  • 稳定烘烤（+125ºC环境温度）
  • 温度循环（-55ºC至+125ºC）
  • Hi Temp，全功率燃烧（100％功率，125ºC外壳温度）
典型特征：
  • 测试条件：除非另有说明，否则环境温度为25ºC，输入电压为额定值。
  • 线路规则：输出直接与输入相对应。
  • 输入电压范围：所有型号的± 10％
  • 满载时的输出电压容差。输入：± 3％
    请始终保持最低10％的负荷。
    注意： 如需更严格的输出电压容差，请咨询工厂。
  • 转换器频率： 20 - 40 KHz
  • 输出温度系数： 所有型号的0.02％/ºC
  • 工作温度： -25ºC至+70ºC环境温度。不需要散热器。
  • 储存温度： -55ºC至+125ºC
  • 隔离： 最小100兆欧。@ 1000V DC

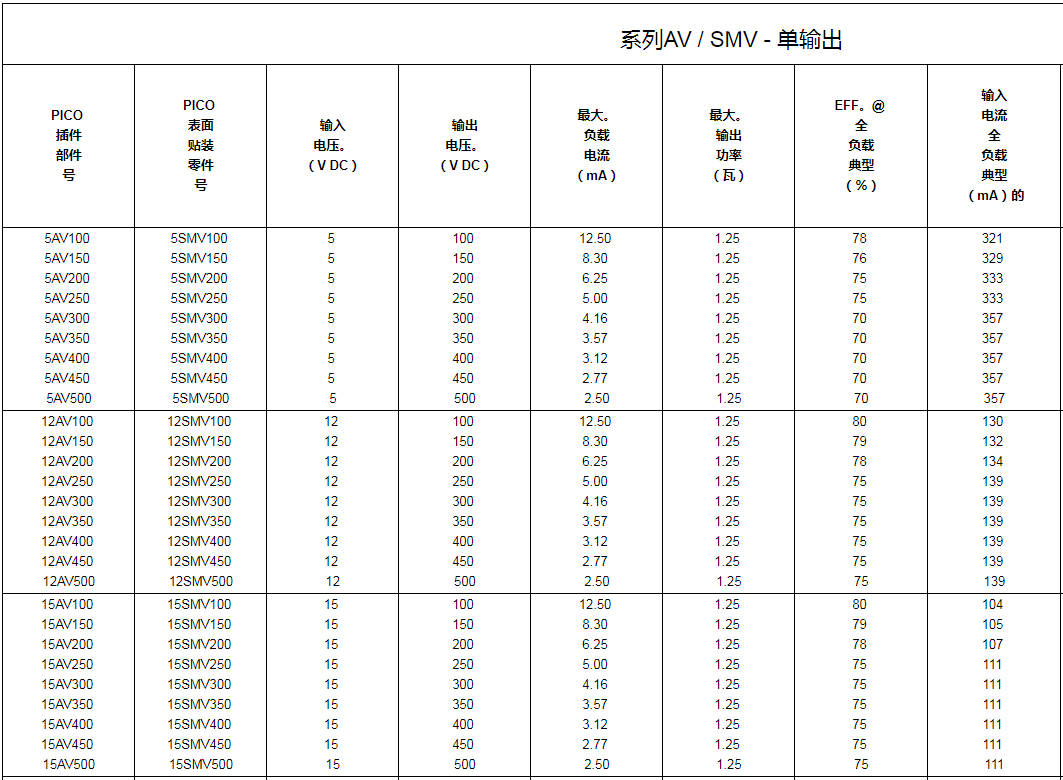

型号以及参数


由于篇幅有限，更多的隔离式DC-DC电源模块参数型号以及技术支持，请点击右侧客服联系我们！！！


更多相关的DC-DC转换器产品，请点击：


可调节高达2.5W宽输入超小型隔离式DC-DC电源模块
