可调节高达2.5W宽输入超小型隔离式DC-DC电源模块

发布时间：2018-12-10 14:42:18     浏览：2354

低剖面.300“高度
无需散热器或电气降额


该系列高效宽输入范围封装调节式DC-DC电源模块有84种不同型号。这些单元具有1,500 VOLT DC输入，可在单输出和双输出型号中实现输出隔离。OR系列可在-25ºC至+70ºC的温度范围内工作，无散热片或电气降额。这些单元非常适用于输入电压变化很大的应用，但必须保持高效率和输出电压调节。



特征
  •
  • 电压调节超过输入范围
    单元
    低
    高
    矿石
    5V
    15V
    ORF
    8V
    24V
    ORA
    18V
    36V
  • 封装半导体，保持最高可靠性
  • 负载调节（参见表格了解不同负载下的典型变化）
  • 线路调节=典型值
  • 5-15V DC =±1.5％
    8-24V DC =±1.5％
    18-36V DC =±1.0％
  • 效率高 - 高达80％
  • 可在-25ºC至+70ºC的温度范围内工作，无需散热片或电气降额
  • 隔离 - 在1,500伏直流电下100兆欧
  • 单和双隔离输出
  • 每个单元都配有一个外部控制引脚。当连接到负（ - ）输入时，该“C”引脚将禁用该单元，允许远程关闭。
典型特征：
  •
  • 测试条件： 25ºC环境温度。
  • 工作温度： -25ºC至+70ºC环境温度。
  • 输出电压容差：典型输入电压下±1％
  • 输出电压温度系数： 0.02％/ºC
  • 储存温度： -55ºC至+125ºC
  • 短路保护：临时






可用选项
  • 扩展的工作温度 （-55ºC至+85ºC）
  • 稳定烘烤（125ºC环境温度）
  • 温度循环（-55ºC至+125ºC）
  • Hi Temp，Full Power Burn In（100％功率，125ºC外壳温度）

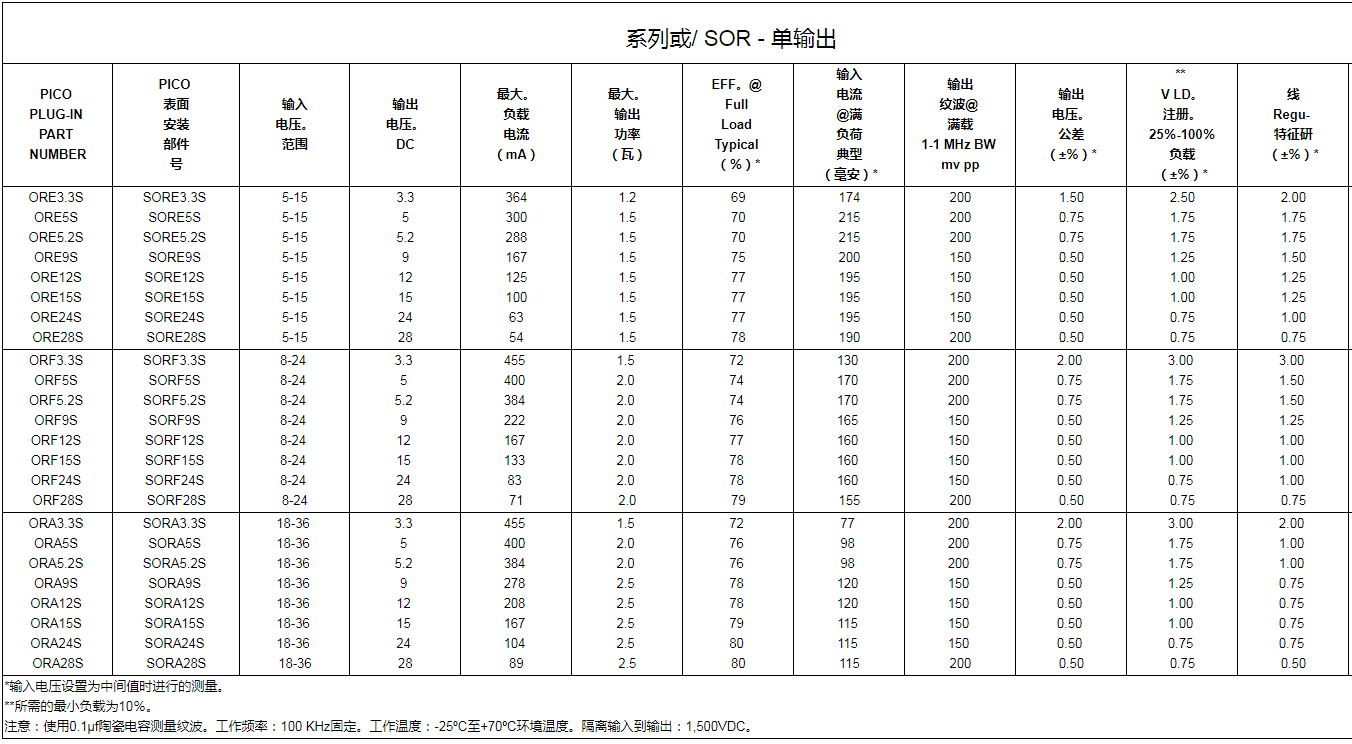

型号以及参数


由于篇幅有限，更多的隔离式DC-DC电源模块参数型号以及技术支持，请点击右侧客服联系我们！！！
