8W隔离可调节DC-DC电源模块单输出和双输出

发布时间：2018-12-10 15:26:44     浏览：2342

美国PICO隔离8W可调节DC-DC电源模块单输出和双输出，该系列高效率，宽输入范围，封装调节器有85种不同型号。这些单元具有500 VOLT DC输入，可在单输出和双输出型号中输出隔离。SIR系列可在-25ºC至+70ºC的温度范围内工作，无散热片或电气降容。这些单元非常适用于输入电压变化很大的应用，但必须保持高效率和输出电压调节。

特征
  • 单和双隔离输出
  • 电压调节超过输入范围
单元
低
高
SIRE
5V
15V
SIRF
8V
24V
SIRA
18V
36V
SIRB
36V
60V
SIRC
18V
60V
  • 封装半导体，保守评定最大可靠性。
  • 负载调节（参见表格了解不同负载下的典型变化）
  • 线路调整=典型值
    5-15V DC = ±1.5％
    8-24V DC =±1.5％
    18-36V DC = ±1.0％
    36-60V DC =±1.0％
    18-60V DC =±1.5％
  • 效率高 - 高达82％
  • 可在-25ºC至+70ºC的温度范围内工作，无需散热片或电气降额。
  • 隔离 - 在500伏DC时100兆欧
  • 外部输出微调引脚标准+ 5％
  • 每个单元都配有一个外部控制引脚。当连接到负（ - ）输入时，该“C”引脚将禁用该单元，允许远程关闭。



典型特征：

测试条件： 25ºC 环境
工作温度： -25ºC至+70ºC环境
输出电压容差：典型输入电压±1％
输出电压温度系数： 0.02％/ºC
存储温度： -55ºC至125ºC
短路保护：临时
工作频率： 40Khtz，典型值

选项可用
  • 选用MIL-STD-883
  • 扩大了工作温度。（-55ºC至+85ºC）
  • 稳定烘烤（125ºC环境温度）
  • 温度循环（-55ºC至+125ºC）
  • 高温，全功率燃烧（100％功率，125°C外壳温度）

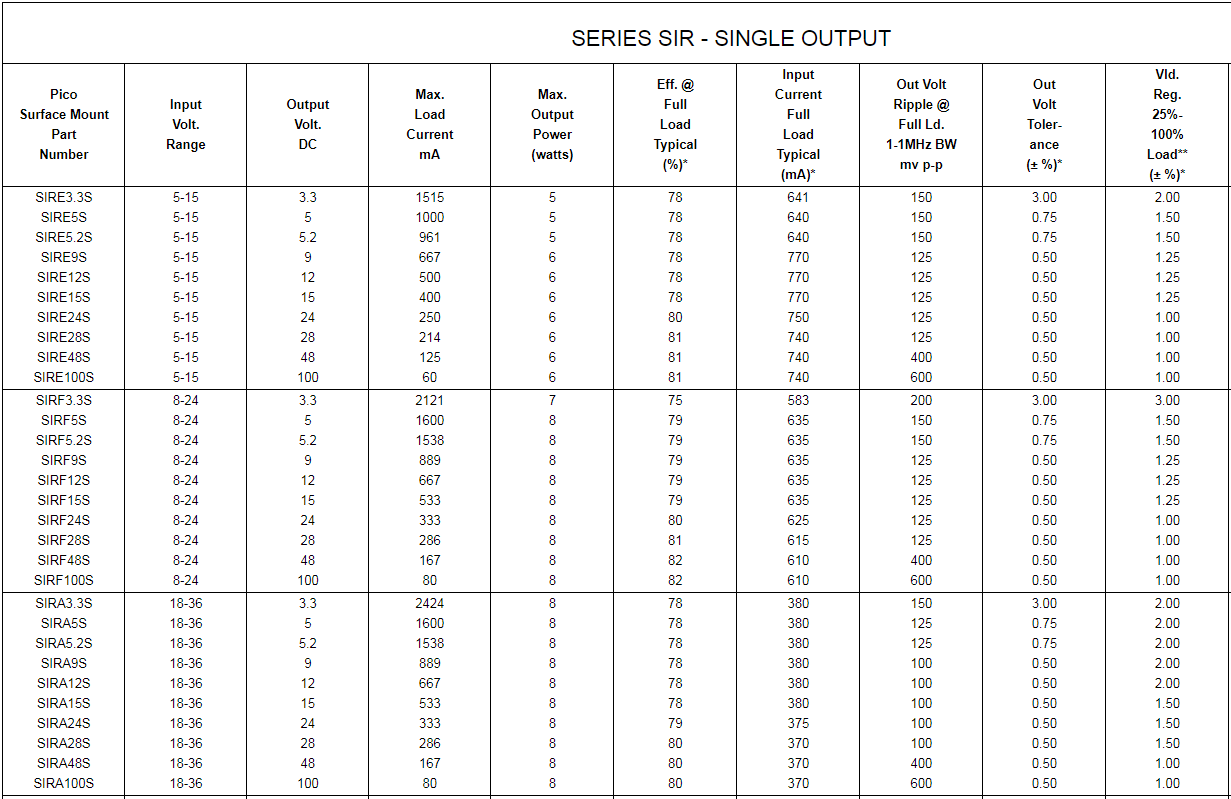

型号以及参数



由于篇幅有限，更多的隔离式DC-DC电源模块参数型号以及技术支持，请点击右侧客服联系我们！！！


更多相关的DC-DC转换器产品，请点击：

微型隔离式DC-DC转换器功率高达7W

薄型稳压3.5W隔离式DC-DC电源模块单输出双输出

可调节高达2.5W宽输入超小型隔离式DC-DC电源模块
