AMCOM功率放大器AM003536WM-BM / FM-R 原装现货

发布时间：2019-06-11 09:52:03     浏览：1987

AMCOM是美国著名的微波电路设计和微波器件制造企业，成立于1996年，至今已有20多年经验，AMCOM研发的产品众多，其中包括功率FET，MMIC功率放大器，以及具有RF和DC连接器的高功率放大器模块，是一款具有高功率，宽带，高效功率放大器。

AMCOM

AMCOM功率放大器拥有多款型号，每款型号所具有的功能大不相同，其中AMCOM的AM003536WM-BM / FM-R是一款新推广的产品，具有超宽带GaAs MMIC功率放大器。它可在0.01至3.5Hz频段内具有23dB增益和36dBm输出功率，便于将低成本SMT组装到PC板上。而该MMIC采用陶瓷封装，具有射频和直流引线在封装的底层，便于将低成本的SMT组装到PC板上。

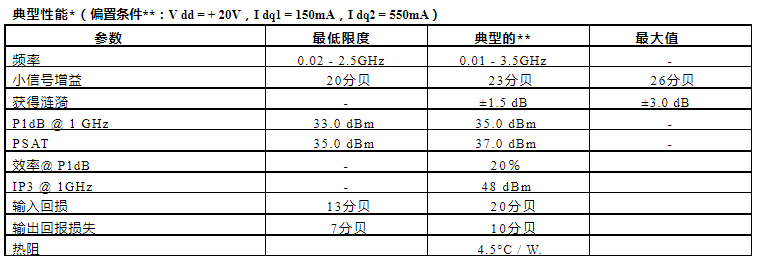

AM003536WM-FM-R是AM003536WM-BM-R安装在铜制法兰支架上，用于拧紧金属散热器。两个部分都是符合RoHS标准。它的特征包括宽带从10MHz到3.5GHz；高输出功率P1dB=36dBm；高增益为23dB；输入/输出匹配50欧姆；而它的应用一般在软件无线电、仪表、获得电阻等

AM003536WM-BM / FM-R的测试电路：

1：输出端口的+ 20V偏压可以通过偏置三通或合适的扼流圈提供，以便焊接在输出端口上

板。扼流圈的电感应足够大，以便在最低频率下具有高阻抗

操作（300nH就足够了）。

2：第一级和第二级的推荐电流偏置分别为150mA和500mA。

栅极偏差仅供参考。在V DD1 ＆V DD2 = + 20V，V GS1 ＆V GS2 值是-1.0V和-0.75V

分别获得这些所需的电流。可以调节V gs1 和V gs2 以改变电流

分别通过第一级（V dd1 引脚）和第二级（V dd2 引脚）。

3：不要施加V DD1 ＆V DD2 不开V适当的负电压GS1 ＆V GS2 。

4：流出V gs1 和V gs2 引脚的电流在P 1dB时分别小于2mA和5mA

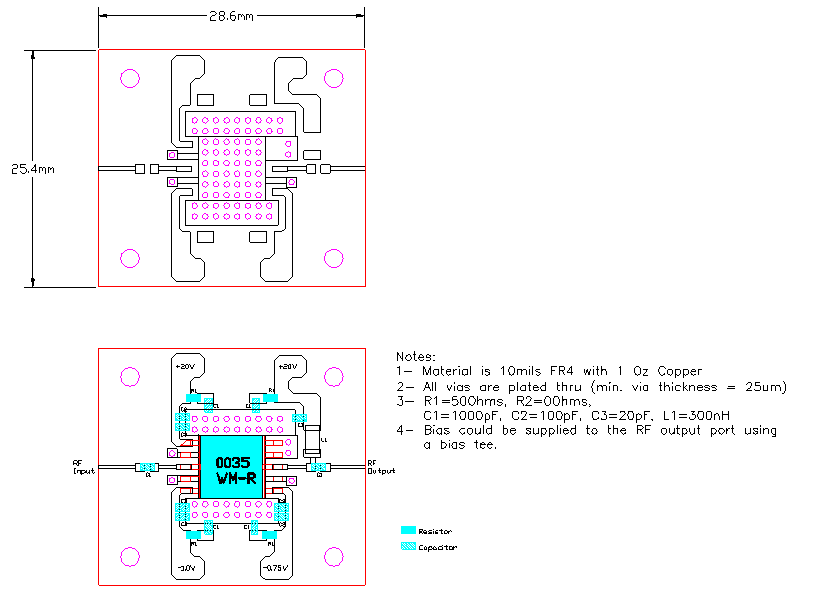

AM003536WM-BM / FM-R的测试电路


了解详情请点击：深圳立维创展科技有限公司
