MD-123-PIN双重平衡变压器 MACOM现货

发布时间：2019-02-28 10:24:59     浏览：1501

（非RoHS）双重平衡

MD-123-PIN变压器将LO和RF路径转换为连接到低势垒肖特基二极管环四极管的平衡线。这些变压器有助于提供端口之间的良好隔离。

品牌 型号 货期 库存
MACOM MD-123-PIN 1周 80
如若您需要购买MD-123-PIN，请点击右侧客服联系我们！！！

特征
  •  可用于4 GHz
  •  提供MIL-STD筛选
  •  IF端口电流：最大50 mA。
  •  最大输入功率：最大600 mW @ 25°C，线性降低至85°C @ 3.2 mW /°C
  •  50欧姆标称值
应用
  •  航空航天与国防
  •  ISM
产品规格
  • LO驱动：7 dBm
  • 输入P1dB：7 dBm
  • 转换损耗：8 dB
  • 最小频率，RF / LO：10 MHz
  • 最小频率，IF：10 MHz
  • 隔离LO-RF：25 dB
  • 最大频率，RF / LO：3,000 MHz
  • 最大频率，IF：3,000 MHz
  • 最大频率，IF：3,000 MHz

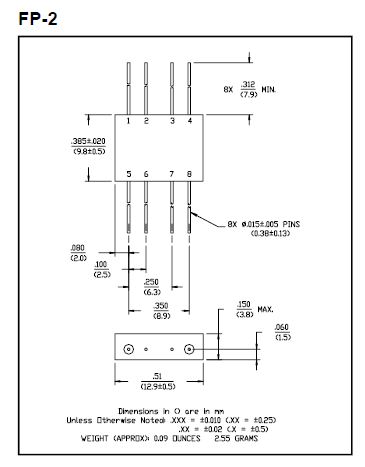

包
  •  FP-2
包装类别
  •  陶瓷表面贴装
示意图
