XB1014-QT三级37.0-40.0GHz GaAs MMIC缓冲放大器 现货

发布时间：2019-02-28 10:32:12     浏览：1537

缓冲放大器37.0 - 40.0 GHz

XB1014-QT是一款三级37.0-40.0 GHz GaAs MMIC缓冲放大器，具有21.0 dB的小信号增益和20dB dBm的P1dB输出压缩点。该器件还提供可变增益调节和可调偏置。该器件非常适合作为LO或RF缓冲级，具有极低成本的宽带性能。该器件采用符合RoHS标准的3x3mm QFN表面贴装封装，具有出色的RF和热性能。该器件设计用于38 GHz点对点微波无线电应用。

品牌 型号 货期 库存
MACOM XB1014-QT 1周 200
如若您需要购买XB1014-QT，请点击右侧客服联系我们！！！

特征
  •  21.0 dB小信号增益
  •  符合RoHS *标准
  •  100％射频，直流和输出功率测试

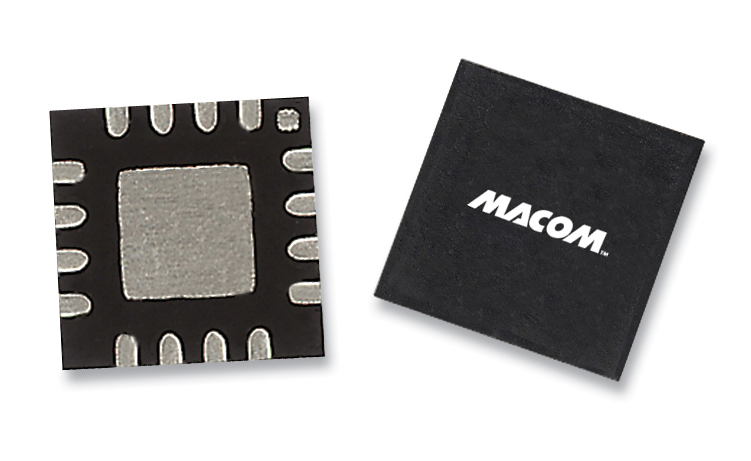

  •  无铅3 mm 16引脚PQFN封装
  •  具有可调偏置的可变增益
  •  +30.5 dBm输出IP3
  •  +20.0 dBm P1dB
  •  + 22.0 dBm Psat
  •  260°C回流兼容
应用
  •  主义
  •  无线网络和通信
产品规格
  • 偏置电压：4 V
  • 输出P1dB：20 dBm
  • 增益：21 dB
  • OIP3：30.5 dBm
  • 偏置电流：63 mA
  • 最小频率：37,000 MHz
  • 最大频率：40,000 MHz
包
  •  3mm PQFN-16LD
包装类别
  •  塑料表面贴装
印记
  •  B1014-QT
铅完成
  •  100％无光泽锡板，然后在150℃下进行1小时的后电镀退火
示意图
