HMC903LP3E军事单片微波集成电路 现货

发布时间：2019-02-25 11:07:25     浏览：1558

HMC903LP3E是一款自偏置砷化镓（GaAs）单片微波集成电路（MMIC），假晶（pHEMT），低噪声放大器（LNA），具有用于降低IDQ的选项偏置控制。它采用16引脚，3 mm×3 mm，LFCSP封装。HMC903LP3E放大器工作频率范围为6 GHz至17 GHz，在6 GHz至16 GHz频段内提供18.5 dB的小信号增益和1.7 dB噪声系数，输出IP3为25 dBm全频段6 GHz至17 GHz，同时仅需要采用3.5 V电源供电时为80 mA。

P1dB输出功率为14.5 dBm，使LNA可用作平衡，I / Q或镜像抑制混频器的本地振荡器（LO）驱动器。HMC903LP3E还具有直流阻断输入和输出，内部匹配50Ω，是高容量微波无线电和视频卫星（VSAT）应用的理想选择。

品牌 型号 货期 库存
ADI HMC903LP3E 1周 100
如若您需要购买HMC903LP3E，请点击右侧客服联系我们！！！

应用

  • 点对点无线电
  • 指向多点无线电
  • 军事与太空

  • 测试仪器


优势和特征

  • 低噪声系数：在6 GHz至16 GHz时典型值为1.7 dB
  • 高增益：在6 GHz至16 GHz时典型值为18.5 dB
  • 1 dB压缩的输出功率（P1dB）：
    在6 GHz至16 GHz时典型值为14.5 dBm
  • 单电源电压：典型值为80 mA时为3.5 V.
  • 输出三阶截取（IP3）：典型值为25 dBm
  • 50Ω匹配输入/输出
  • 具有可选偏置控制的自偏置，可减少I DQ
  • 16引脚，3 mm×3 mm，LFCSP封装

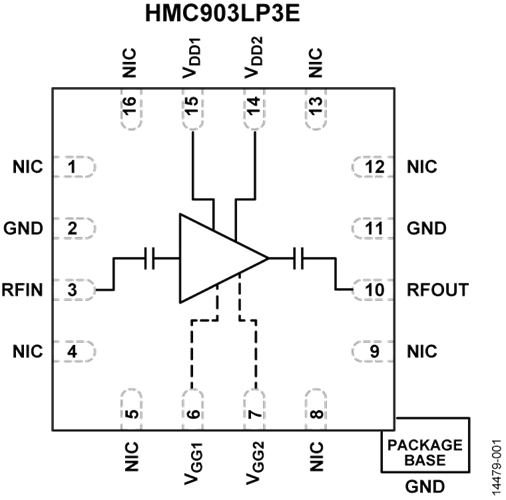

示意图
