HMC746LC3C高速逻辑和数据路径管理 现货代理

发布时间：2019-02-25 11:12:58     浏览：1853

HMC746是一种AND / NAND / OR / NOR功能，旨在支持高达13 Gbps的数据传输速率和高达13 GHz的时钟频率。HMC746可以很容易地配置为提供以下任何逻辑功能：AND，NAND，OR和NOR。HMC746还具有输出电平控制引脚VR，可实现损耗补偿或信号电平优化。

HMC746的所有输入和输出信号均以50欧姆至V cc片内端接，可以是交流或直流耦合。输入和输出可以直接连接到50欧姆至V cc端接系统，而如果端接系统接地50欧姆，则可以使用隔直电容。HMC746采用+ 3.3V单电源供电，采用符合RoHS标准的陶瓷3x3 mm SMT封装。

品牌 型号 货期 库存
ADI HMC746LC3C 1周 90
如若您需要购买HMC746LC3C，请点击右侧客服联系我们！！！

应用

  • RF ATE应用
  • 宽带测试与测量
  • 串行数据传输速率高达13 Gbps
  • 数字逻辑系统高达13 GHz


  • NRZ-to-RZ转换

优势和特征

  • 支持高数据速率：高达13 Gbps
  • 差分和单端操作
  • 传播延迟：95 ps
  • 快速上升和下降时间：
    22/21 ps
  • 可编程差分
    输出电压摆幅：600 - 1100 mV
  • 低功耗：典型值230 mW。
  • 单电源：+ 3.3V
  • 16引脚陶瓷3x3mm
    SMT封装：9mm²

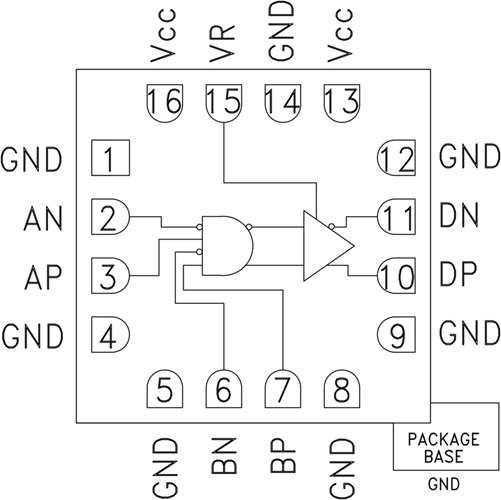

示意图
