CMD299宽带宽K波段Ka波段低噪声放大器18-40GHz

发布时间：2019-02-18 16:35:11     浏览：1732

18-40 GHz（K，Ka波段）低噪声放大器

CMD299是一款高效的GaAs MMIC低噪声放大器，非常适用于需要小尺寸和低功耗的EW和通信系统。该器件针对30 GHz进行了优化，可提供大于17 dB的增益，相应的噪声系数为3.5 dB，输出1 dB压缩点为+7 dBm。CMD299采用50欧姆匹配设计，无需外部DC模块和RF端口匹配。CMD299提供完全钝化，以提高可靠性和防潮性。

品牌 型号 货期 库存
Custom mmic CMD299 1周 45

如若您需要购买CMD299，请点击右侧客服联系我们！！！

特征

  • 低噪音性能
  • 宽带宽
  • 所有正电源电压
  • 电流消耗低
  • 芯片尺寸小
参数 典型
频率（GHz） 18 - 40
增益（dB） 17
噪声系数（dB） 3.5
相位噪声（dBc / Hz）
输出P1dB（dBm） 8
输出Psat（dBm） 9
OIP3（dBm） 17
偏置电压Vdd / Vgg（V）
 +3 / +3
偏置电流（mA） 33

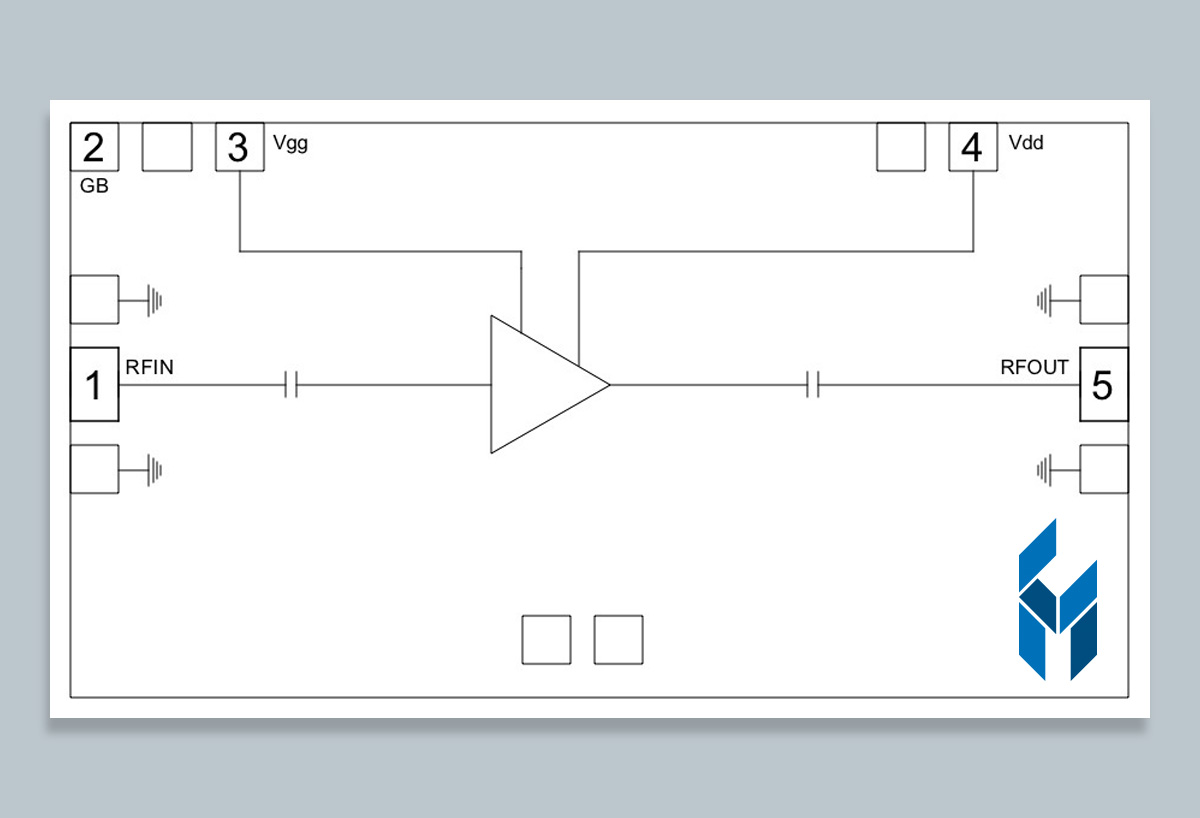

示意图
