CMD298小尺寸K波段低噪声放大器芯片17-25GHz

发布时间：2019-02-18 16:48:02     浏览：2106

17-25GHz（Ku，K波段）低噪声放大器

CMD298是一款高效的GaAs MMIC小尺寸K波段低噪声放大器芯片，非常适合需要小尺寸和低功耗的EW和通信系统。该器件针对21 GHz进行了优化，可提供大于27 dB的增益，相应的噪声系数为1.4 dB，输出1 dB压缩点为+8 dBm。CMD298采用50欧姆匹配设计，无需外部DC模块和RF端口匹配。CMD298提供完全钝化，可提高可靠性和防潮性。

品牌 型号 货期 库存
Custom mmic CMD298 1周 30
如若您需要购买CMD298，请点击右侧客服联系我们！！！

特征

  • 超低噪音性能
  • 高增益
  • 所有正电源电压
  • 电流消耗低
  • 芯片尺寸小
参数 典型
频率（GHz） 17 - 25
增益（dB） 27
噪声系数（dB） 1.4
相位噪声（dBc / Hz）
输出P1dB（dBm） 8
输出Psat（dBm） 11.5
OIP3（dBm） 17
偏置电压Vdd / Vgg（V）
 +3 / +1.5
偏置电流（mA） 27

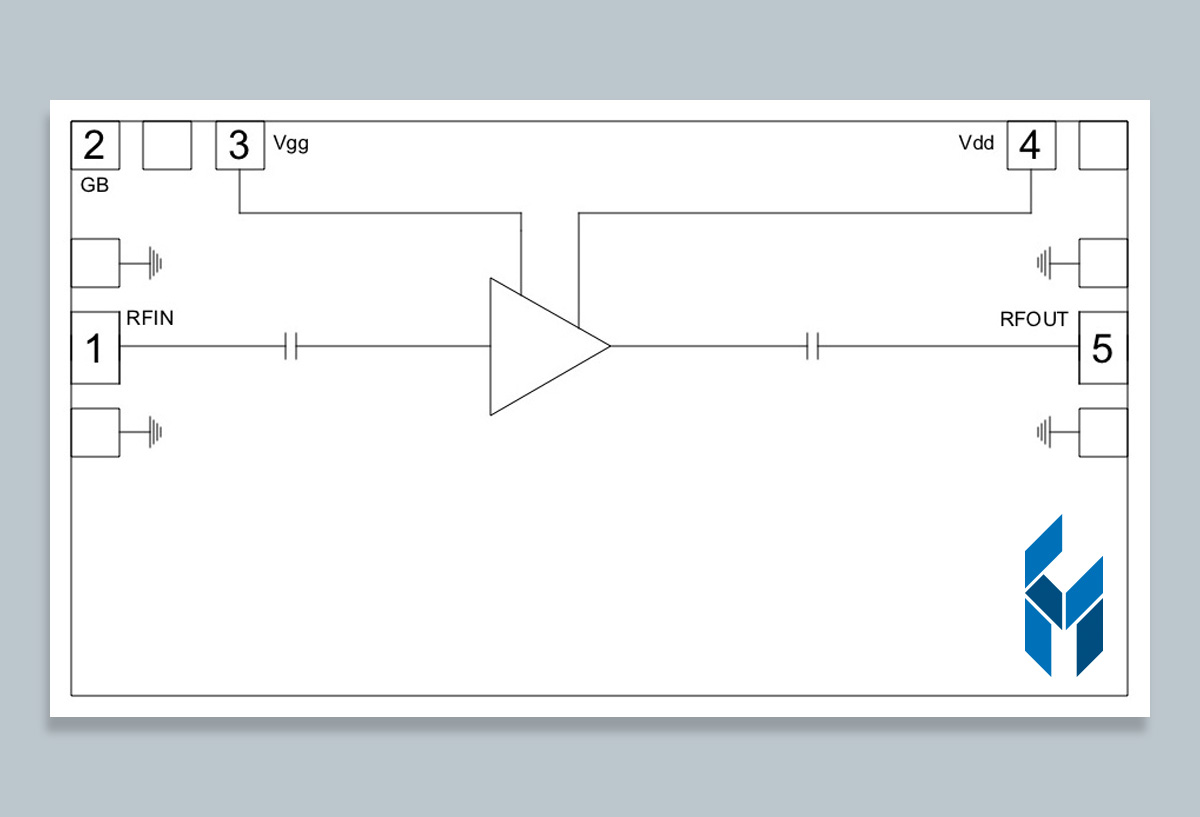

示意图
