AD7980BRMZ模数转换器ADC 代理现货

发布时间：2019-02-18 14:46:26     浏览：1805

AD7980BRMZ是一款16位、逐次逼近型模数转换器(ADC)，采用单电源(VDD)供电。它内置一个低功耗、高速、16位采样ADC和一个多功能串行接口端口。在CNV上升沿，该器件对IN+与IN-之间的模拟输入电压差进行采样，范围从0 V至REF。基准电压(REF)由外部提供，并且可以独立于电源电压(VDD)。功耗和吞吐速率呈线性变化关系。

SPI兼容串行接口还能够利用SDI输入，将几个ADC以菊花链形式连接到一条三线式总线上，并提供可选的繁忙指示。采用独立电源VIO时，它与1.8V、2.5V、3V和5V逻辑兼容。

AD7980BRMZ采用10引脚MSOP封装或10引脚QFN (LFCSP)封装，工作温度范围为−40°C至+125°C。

品牌 型号 货期 库存
ADI AD7980BRMZ 1周 20
如若您需要购AD7980BRMZ，请点击右侧客服联系我们！！！


AD7980BRMZ应用

  • 电池供电设备
  • 通信
  • 自动测试设备
  • 数据采集

  • 医疗仪器


AD7980BRMZ优势和特点

  • 16位分辨率、无失码
  • 呑吐速率：1 MSPS
  • 低功耗
    4 mW（1 MSPS，仅VDD）
    7 mW（1 MSPS，总功耗）
    70 μW (10 kSPS)
  • INL：典型值±0.6 LSB，最大值±1.25 LSB
  • 信纳比(SINAD)：91.25 dB（10 kHz时）
  • THD：-110 dB（10 kHz时）
  • 欲了解更多特性，请参考数据手册
AD7980-EP支持防务和航空航天应用（AQEC标准）
  • 下载AD7980-EP数据手册(pdf)
  • 受控制造基线
  • 唯一封装/测试厂
  • 唯一制造厂
  • 增强型产品变更通知
  • 认证数据可应要求提供
  • 军用温度范围（−55℃至+125℃）
  • V62/12640 DSCC图纸号

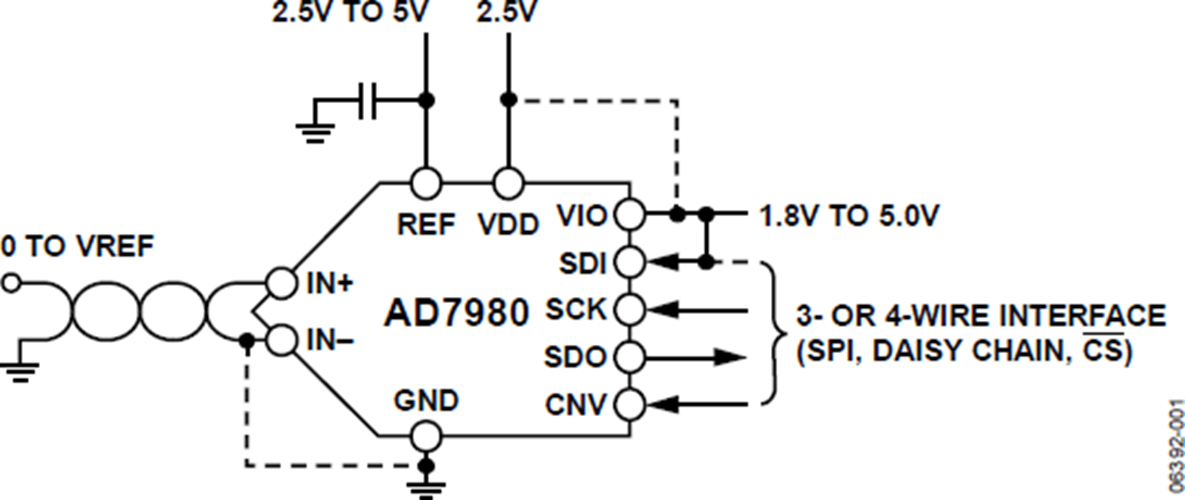

AD7980BRMZ示意图
