CMD188高效Ka波段低噪声放大器芯片26-34 GHz

发布时间：2019-02-18 15:56:42     浏览：1791

26-34 GHz（K，Ka，Q波段）低噪声放大器MMIC

CMD188是一款高效的GaAs MMIC低噪声放大器芯片，非常适用于小尺寸和低功耗是关键设计要求的电子战和通信系统。该器件针对30 GHz进行了优化，可提供大于20 dB的增益，相应的输出1 dB压缩点为+6 dBm，噪声系数为1.4 dB。CMD188放大器采用50欧姆匹配设计，无需外部DC模块和RF端口匹配。CMD188还提供完全钝化，以提高可靠性和防潮性。

品牌 型号 货期 库存
Custom mmic CMD188 1周 100
如若您需要购买CMD188，请点击右侧客服联系我们！！！

特征

  • 电流消耗低
  • 芯片尺寸小
  • 超低噪音性能
  • 积极的偏见
参数 典型
频率（GHz） 26 - 34
增益（dB） 20
噪声系数（dB） 1.4
相位噪声（dBc / Hz）
输出P1dB（dBm） 6
输出Psat（dBm） 8
OIP3（dBm） 15
偏置电压Vdd / Vgg（V）
 +1到+4 / +2
偏置电流（mA） 20

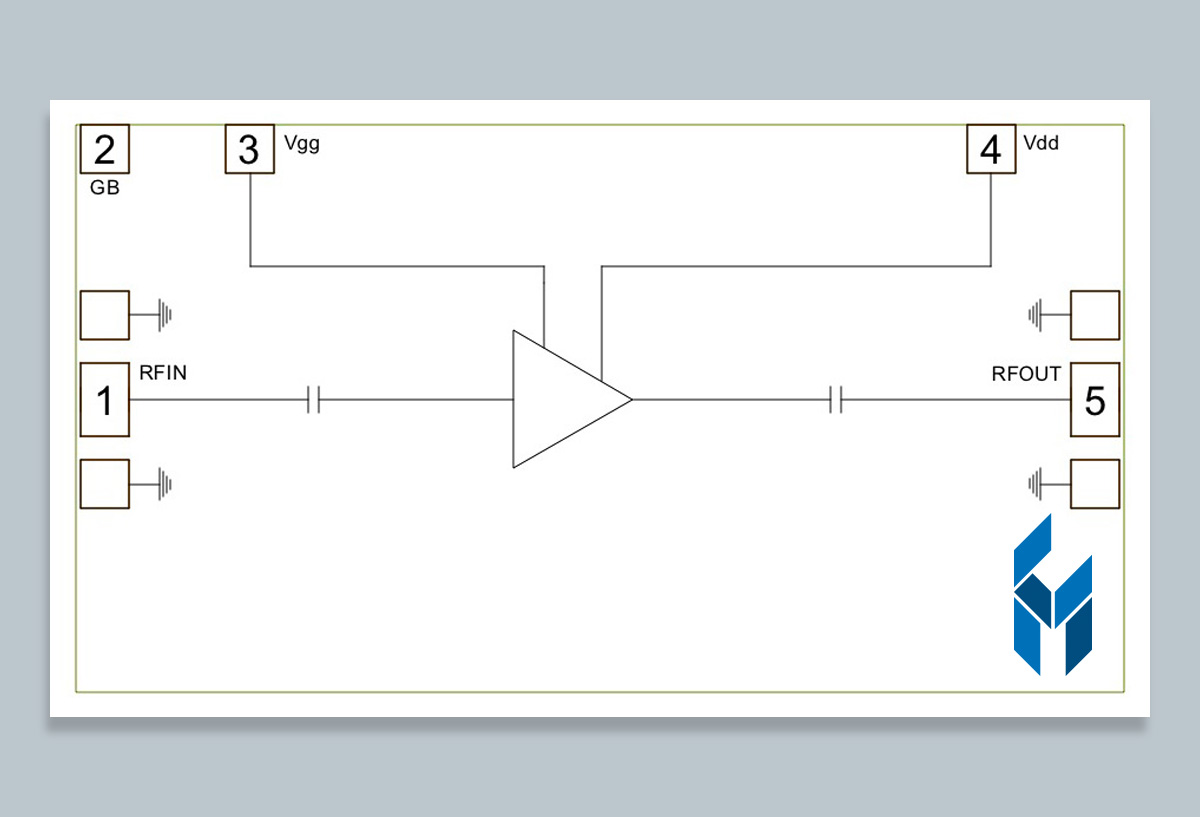

示意图
