ADF4106BCP/ADF4106BRUZ频率合成器 ADI现货

发布时间：2019-02-14 10:04:46     浏览：1453

ADF4106频率合成器在无线接收机和发射机的上变频和下变频部分中，可用来实现本振。它由低噪声数字鉴频鉴相器（PFD）、精密电荷泵、可编程参考分频器、可编程A和B计数器以及双模预分频器（P/P+1）组成。A（6位）、B（13位）计数器与双模预分频器（P/P+1）配合，可实现N分频器（N = BP + A）。此外，14位参考分频器（R分频器）允许PFD输入端的REFIN频率为可选值。如果频率合成器与一个外部环路滤波器和电压控制振荡器（VCO）一起使用，则可以实现完整的锁相环（PLL）。其带宽极高，因此许多高频系统可以省去倍频器，从而简化系统架构并降低成本。

ADF4106-EP支持防务和航空航天应用（AQEC标准）。

品牌 型号 货期 库存
ADI ADF4106BCP
ADF4106BRUZ 		1周 60
如若您需要购ADF4106BCP/ADF4106BRUZ，请点击右侧客服联系我们！！！

应用

  • 宽带无线接入
  • 卫星系统
  • 仪器仪表
  • 无线局域网（LAN）
  • 无线电通讯基站


特点和优势

  • 6.0 GHz带宽
  • 2.7 V至3.3 V电源供电
  • 独立的电荷泵电源(VP)可在3 V系统中提供扩展的调谐电压
  • 可编程双模预分频器：8/9、16/17、32/33、64/65
  • 可编程电荷泵电流
  • 可编程反冲防回差脉冲宽度
  • 三线式串行接口
  • 模拟和数字锁定检测
  • 硬件和软件关断模式
ADF4106-EP支持防务和航空航天应用（AQEC标准）。
  • 下载ADF4106-EP 数据手册（pdf）
  • 军用温度范围（−55°C至+125°C）
  • 受控制造基线
  • 唯一封装/测试厂
  • 唯一制造厂
  • 增强型产品变更通知
  • 认证数据可应要求提供
  • V62/11606 DSCC图纸号

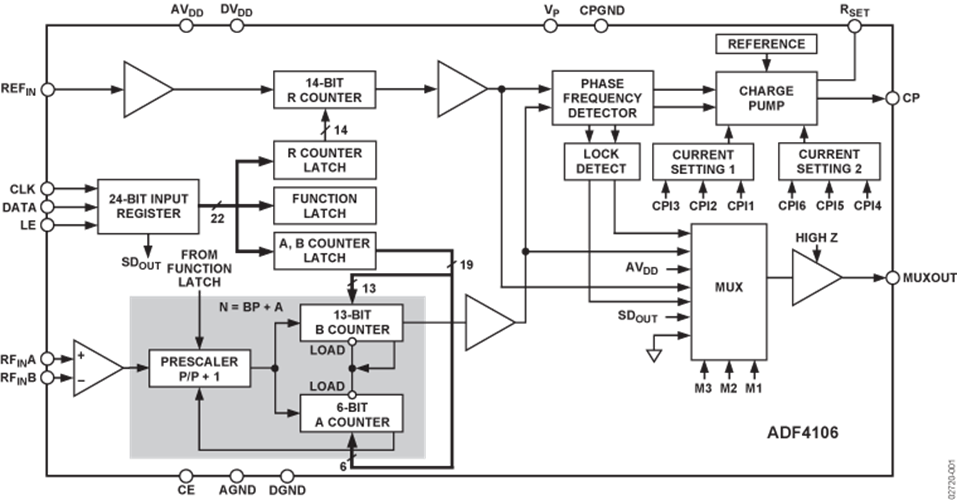

结构图


深圳市立维创展科技代理销售ADI现货产品，致力于为广大客户提供低价格、高质量、有保障的产品，提供优质的售前与售后服务技术。如您有任何产品需求以及服务请联系我们客服人员，我们会再第一时间内为您解决问题。
