AD8156ABCZ数字交叉点开关 ADI现货

发布时间：2019-02-14 10:45:43 浏览：1506

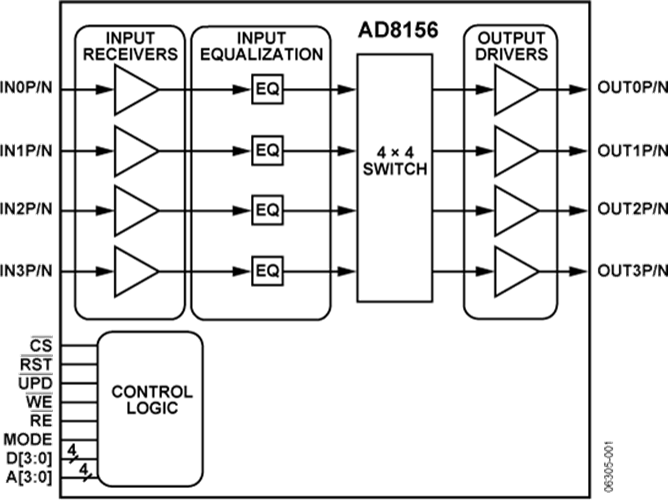

AD8156ABCZ属于Xstream系列产品，是一款高速、完全差分数字交叉点开关。该器件可以用作4 × 4交叉点开关，具有双锁存式存储器，允许同时更新；或者用作双通道2 × 2交叉点开关，并提供直接输出控制功能。此外还具有低功耗特性；以3.3 V电源供电，并且所有输出和输入均衡器均保持活动状态时，典型功耗为700 mW。它能以DC至6.25 Gbps（每端口）范围内的任何数据速率工作。

AD8156的每个输入通道均内置一个可编程输入均衡器，用来补偿背板信号损耗。

AD8156的高速输入可兼容交流耦合和直流耦合3.3 V、2.5 V或1.8 V CML，以及3.3 V LVPECL数据电平。控制接口为LVTTL和LVCMOS兼容型(3.3 V)。为了简化布局、尽可能减少阻抗不匹配现象，该器件还集成了所有必要的输入和输出端接电阻。输入均衡器和不用的输出可以单独禁用，从而使功耗降至最低。

AD8156ABCZ采用49引脚、8 mm × 8 mm、BGA封装，引脚间距为1 mm；工作温度范围为−40°C至85°C工业温度范围。
