AD8302ARU/AD8302ARUZ-REEL是一款完全集成的系统，用于测量众多接收，发送和仪表应用中的增益/损耗和相位。它需要很少的外部元件和2.7 V-5.5 V的单电源。交流耦合输入信号在50Ω系统中的范围为-60 dBm至0 dBm，从低频到2.7 GHz。这些输出可精确测量±30 dB范围内的增益或损耗，范围为30 mV / dB，相位超过0°-180°范围，范围为10 mV /度。两个子系统的输出带宽均为30 MHz，可选择通过增加外部滤波电容来降低。AD8302可用于控制器模式，以强制信号链的增益和相位达到预定的设定值。

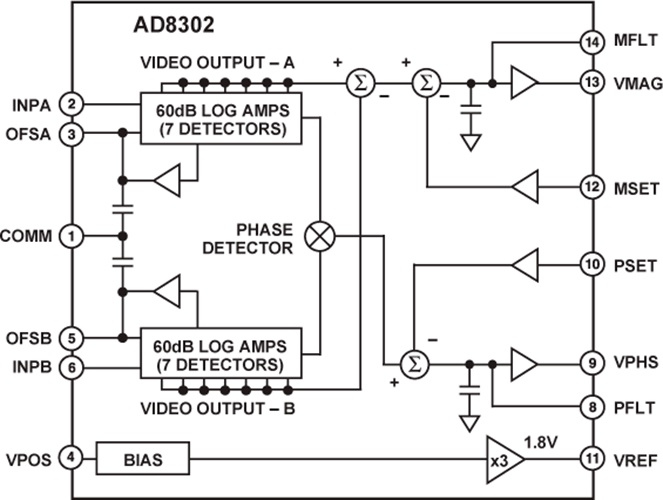

AD8302包含一对紧密匹配的解调对数放大器，每个放大器的测量范围均为60 dB。通过获取其输出的差异，可以测量两个输入信号之间的幅度比或增益。这些信号甚至可以处于不同的频率，允许测量转换增益或损耗。AD8302可用于通过将未知信号应用于一个输入并将校准的交流参考信号应用于另一个输入来确定绝对信号电平。在禁用输出级反馈连接的情况下，可以使用设定点引脚MSET和PSET来实现比较器以对阈值进行编程。

信号输入是单端的，允许它们匹配并直接连接到定向耦合器。它们的输入阻抗在低频时标称值为3kΩ。

AD8302包括一个乘法器类型的鉴相器，但具有精确的相位平衡，由两个对数放大器输出端出现的完全受限的信号驱动。因此，相位精度测量与宽范围内的信号电平无关。

在0 V至1.8 V标准输出范围内，可加载接地参考输出可同时提供相位和增益输出电压。输出驱动器可提供或吸收高达8 mA的电流。可加载，稳定的1.8 V基准电压可用于精确重新定位输出范围。

在控制器应用中，增益输出引脚VMAG和设定点控制引脚MSET之间的连接被破坏。将期望的设定值呈现给MSET，并且VMAG控制信号驱动适当的外部可变增益设备。同样，相位输出引脚VPHS和其设定点控制引脚PSET之间的反馈路径可以被断开以允许作为相位控制器操作。

AD8302采用ADI公司专有的高性能25 GHz SOI互补双极性IC工艺制造。它采用14引脚TSSOP封装，工作温度范围为-40°C至+ 85°C。提供评估板。

优势和特点

• 测量增益/损耗和相位高达2.7 GHz
• 双解调对数放大器和相位检测器
• 输入范围-60 dBm至0 dBm，50Ω系统
• 精确的增益测量比例（30 mV / dB）
  • 典型非线性<0.5 dB
• 精确的相位测量比例（10 mV /度）
  • 典型非线性<1度
• 测量/控制器/电平比较器模式
• 采用2.7 V-5.5 V电源供电
• 稳定的1.8 V基准电压输出
• 小信号包络带宽从DC到30 MHz
