AD8310ARM/AD8310ACHIPS是一款完整的直流至440 MHz解调对数放大器（对数放大器），具有极快的电压模式输出，能够在15 ns内将高达25 mA的电流驱动至接地负载。它采用逐步压缩（连续检测）技术，提供高达95 dB至±3 dB法律一致性的动态范围，或90 dB至±1 dB误差，最高可达100 MHz。它非常稳定且易于使用，无需重要的外部组件。需要在8 mA时提供2.7 V至5.5 V的单电源电压，相当于3 V时的功耗仅为24 mW。提供了快速兼容的CMOS兼容使能引脚。

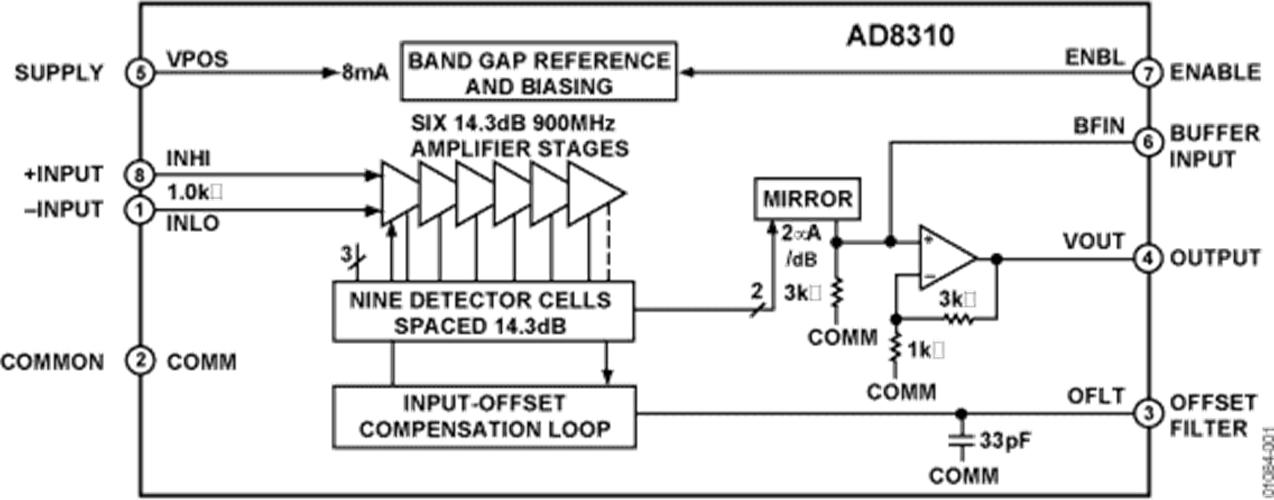

六个级联放大器/限制器单元中的每一个都具有14.3dB的小信号增益，-3dB带宽为900MHz。共有9个探测器单元用于提供从-91 dBV（其中0 dBV定义为1 V rms正弦波的振幅）的动态范围，幅度约为±40μV，最高可达+4 dBV （或±2.2 V）。解调输出精确缩放，对数斜率为24 mV / dB，截距为-108 dBV。缩放参数与供应和温度无关。

全差分输入提供适度高阻抗（1kΩ并联，约1 pF）。一个简单的网络可以将输入匹配到50Ω，并提供-78 dBm至+17 dBm的功率灵敏度。在该范围的中心部分，对数线性度通常在±0.4 dB至100 MHz范围内，但在440 MHz时略高。没有最低频率限制; AD8310可用于低音频频率。提供特殊过滤功能以支持这种广泛的范围。

输出电压从400 mV的噪声限制下限运行到轻负载电源电压200 mV以上的上限。使用外部电阻可以很容易地改变斜率和截距。输出可以承受各种负载条件，并且在100 pF的容性负载下稳定。

AD8310提供低成本，小尺寸，低功耗，高精度和稳定性，高动态范围，包含音频到UHF的频率范围，快速响应时间和良好的负载驱动能力的独特组合，使该产品在许多应用需要将信号降低到其分贝当量。

AD8310采用8引脚MSOP封装，工作温度范围为-40°C至+ 85°C。

应用

• 将信号电平转换为分贝形式
• 发射机天线功率测量
• 接收器信号强度指示（RSSI）
• 低成本雷达和声纳信号处理
• 网络和频谱分析仪
• 信号电平测定低至20 Hz

• 用于万用表的真正分贝交流模式

优势和特点

• 多级解调对数放大器
• 电压输出，上升时间<15 ns
• 高电流容量：25 mA接地RL
• 95 dB动态范围：-91 dBV至+4 dBV
• 单电源2.7 V min，典型值为8 mA
• DC至440 MHz工作，±0.4 dB线性度
• 斜率为+24 mV / dB，截距为-108 dBV
• 高度稳定的温度范围
• 全差分直流耦合信号路径
• 100 ns上电时间，1 mA睡眠电流
