MABC-001000-DP000L_GaN偏置控制器/定序器模块 MACOM现货

发布时间：2019-01-21 16:59:13     浏览：1916

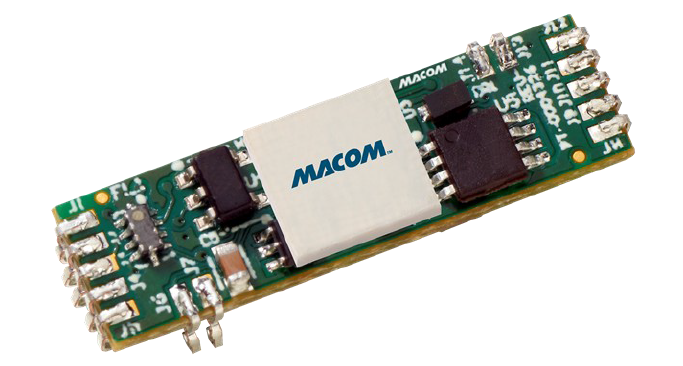

GaN偏置控制器/定序器模块

MABC-001000-DP000L模块为被测器件（DUT）提供适当的栅极电压和脉冲漏极电压偏置。该模块还提供偏置排序，确保脉冲漏极电压不能施加到被测器件，除非存在负栅极偏置电压。偏置控制器模块解决方案为所有MACOM高功率晶体管提供保护和动态控制，包括MACOM广泛的GaN产品组合。该解决方案由两个垂直布置在客户板上的功能元件组成，以节省尺寸，重量和成本。被称为模块1的第一功能元件被图案化并直接填充到客户板上。第二个功能元件，称为模块2，使用模块1的焊盘图案，并通过模块1垂直互连。

品牌 型号 货期 库存
MACOM MABC-001000-DP000L 1周 120
如若您需要购买MABC-001000-DP000L，请点击右侧客服联系我们！！！

特征

  •  任何上电/断电序列的稳健GaN保护
  •  符合RoHS *标准，兼容260°C回流焊
  •  栅极偏置输出电流= 50 mA，适用于重型RF压缩
  •  目标= 500 ns总开关转换时间
  •  6.60 x 22.48 mm2封装，带1 mm间距SMT引线
  •  所有I / O端口的30 dB典型EMI / RFI抑制
  •  内部热敏电阻或外部温度传感器电压，用于栅极偏置和
  •  外部MOSFET开关驱动的漏极开路输出电流= 200 mA
  •  具有脉冲漏极偏置电压的固定栅极偏置电压。附加模块允许门脉冲
产品规格
  • 负电源电流：-3 mA
  • 正电源电流：14 mA
  • 峰值输出门IGC：50 mA
  • 正电源电压：50
