MABC-001000-DPS00L低功耗偏置控制器 MACOM现货

发布时间：2019-01-21 17:01:03     浏览：1527

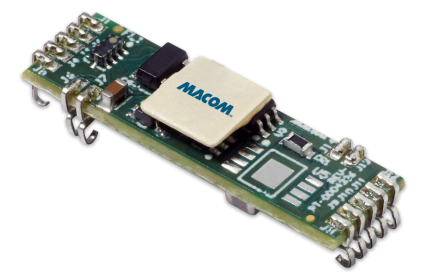

GaN偏置控制器/定序器模块

MABC-001000-DPS00L是一款低功耗偏置控制器，可为被测器件（DUT）提供合适的栅极电压和脉冲漏极电压偏置。适用的DUT包括耗尽型GaN（氮化镓）或GaAs（砷化镓）功率放大器或HEMT器件。该模块还提供偏置排序，因此除非存在负栅极偏置电压，否则不能将脉冲漏极电压施加到DUT。本数据手册的应用部分将展示如何为以下两个应用实现该模块：应用选项1：利用脉冲漏极偏置固定负栅极偏置。应用选项2：具有脉冲漏极偏置的脉冲负栅极偏置。这两种应用选项都将推荐外部电路和p沟道功率MOSFET。

品牌 型号 货期 库存
MACOM MABC-001000-DPS00L 1周 120
如若您需要购买MABC-001000-DPS00L，请点击右侧客服联系我们！！！

特征

  •  任何上电/断电序列的稳健GaN保护
  •  栅极偏置输出电流= 50 mA，适用于重型RF压缩
  •  低功耗<100 mW
  •  目标= 500 ns总开关转换时间
  •  6.60 x 22.48 mm2封装，带1 mm间距SMT引线
  •  所有I / O端口的30 dB典型EMI / RFI抑制
  •  外部MOSFET开关驱动的漏极开路输出电流= 200 mA
  •  具有脉冲漏极偏压的固定栅极。附加模块允许门脉冲
  •  符合RoHS *标准，兼容260°C回流焊
产品规格
  • 正电源电压：50
  • 正电源电流：14 mA
  • 负电源电流：-3 mA
