917780-1配电控制设备用连接器插头现货库存

发布时间：2025-09-23 13:41:17 浏览：29

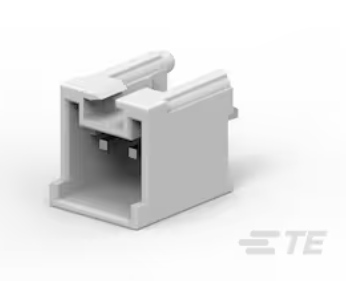

917780-1是TE Connectivity（Raychem瑞侃）生产的一款配电控制设备用连接器插头，属于Power Double-Lock 系列或 Signal Double Lock 系列，具体为 2.5 S.D.L POST HDR ASY 2P STD，即 2 位 2.5mm 节距的单排排针连接器。917780-1设计紧凑，适用于电源电路，常用于电冰箱、空调、洗衣机、气体设备、复印机和自动贩卖机等设备的布线。

电气参数

额定电流：3A

额定电压：50 V ac/dc

触点材质：铜合金

触点镀层：锡

间距：2.5mm

触点数目：2

行数：1

安装类型：THT（直插式）

端接方法：焊接

工作温度 −30 ℃~+105 ℃

尼龙 6/6 加玻纤，具有阻燃性，符合 UL 94V-0 标准。

符合 RoHS 标准，无铅。

可配备双锁盖板，有助于防止触点半途匹配，提高连接的可靠性。

917780-1配电控制设备用连接器插头现货库存

典型场景

配电控制柜

在 PLC I/O 扩展板、继电器驱动板、断路器状态检测板等低压控制层，917780-1 负责把 24 V 或 48 V 控制信号从线束引到 PCB，3 A/50 V 的额定值足够驱动继电器线圈、指示灯、固态开关。

四面护罩＋锁定支耳，可抵御现场频繁插拔和震动，符合配电柜对“免工具维护”的要求。

电源模块接口

小功率 DC-DC、AC-DC 模块的“使能、均流、状态返回”引脚功率只有几十毫安，用 917780-1 做 2-pin 辅助接口，可跟主板线束快速扣合，节省面板空间。

工业传感器/执行器跳线

温度、压力、流量传感器的 2 线 4-20 mA 回路或 NAMUR 信号，用 917780-1＋对应母壳 917700/917701 组成可拆跳线，现场检修时直接拔插即可，避免传统端子台拆螺丝。

通信与 ATS 设备

双电源切换单元 (ATS) 中，用 917780-1 把 24 V 电池切换信号送到主板；同样结构也见于小型 UPS、逆变器的“远程开关机”端口。

深圳市立维创展科技作为Raychem瑞侃的经销商，凭借多年行业深耕与供应链优势，现备有170364-1连接器端子现货库存，可快速响应工业设备、汽车线束、电源模块领域客户的紧急采购需求，提供原厂正品保障与高效物流服务，欢迎咨询。
