GT-BGA-2001是Ironwood Electronics旗下GT Elastomer系列的高速BGA测试插座，采用弹性体互连技术，具备高可靠性、低信号损耗（94GHz时仅1dB）及超长机械寿命（超20万次插拔），专为高频场景下BGA封装器件的验证测试、性能评估及老化实验设计，可稳定支持高速数字信号（如PCIe 5.0）与高频模拟信号传输。

技术参数

封装类型：BGA，支持 0.15 mm 及以上 Pitch

引脚数量：189

节距（Pitch）：1.0 mm

IC 尺寸：18 mm × 18 mm（最大）

阵列尺寸：17 × 17

插拔方式：旋转式顶盖，便于芯片快速更换

接触电阻：<30 mΩ

单针电流承载能力：5 A

工作温度范围：-55°C 至 +160°C

插拔寿命：1000~2000 次

高频性能：带宽高达 94 GHz，插入损耗低（75 GHz 时 ≤ -1 dB）

电气性能：

自感：0.04–0.06 nH

互感：0.003–0.024 nH

互容：0.006–0.012 pF

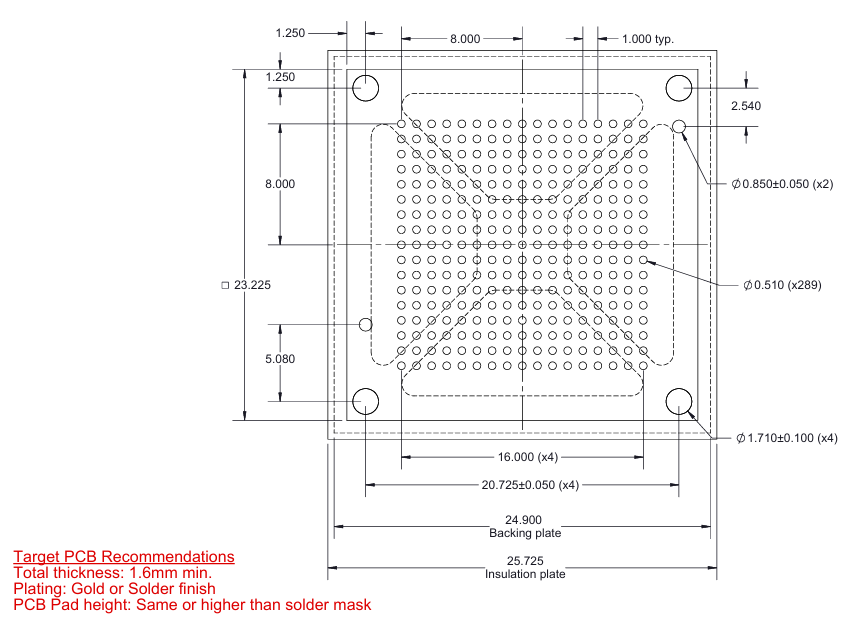

安装方式：无需焊接，直接压接在 PCB 上，需预开连接孔

推荐工具：需配合 Ironwood 扭矩工具使用，以确保垂直压缩力并延长弹性体寿命

技术特性

弹性体互连技术：采用GT接触技术，通过银粒子弹性体实现低信号损耗（94GHz时仅1dB），支持高频信号传输。

弹性体温度范围：-55℃至+160℃，适应极端环境。

高机械耐久性：支持超过200,000次插拔循环，满足ATE（自动测试设备）等高循环寿命应用需求。

信号完整性优化：接触电阻小于30毫欧，确保信号传输稳定性。

寄生电感低，减少高频信号干扰。

应用场景

高频测试与验证

l 适用于5G通信、机载雷达等需要高带宽、低信号损耗的场景。

l 支持PCIe 5.0（32GT/s）、USB4等高速接口测试，误码率（BER）低于10⁻¹²。

复杂电源设计

l 当PCB背面有密集器件时，定制绝缘板可避免空间冲突和电气干扰。

l 兼容高功率器件测试，如汽车电子、工业控制等领域。

高性能计算与通信设备

l 用于服务器CPU、5G基站、车载域控制器等设备的测试与验证。

l 支持高温老化稳定性测试，确保长期可靠性。

深圳市立维创展科技授权代理Ironwood Electronics产品在中国区销售与技术服务支持。欢迎咨询。
