PE01S/PE01D系列隔离型DC-DC模块电源DELTA

发布时间：2025-09-11 16:37:30 浏览：8

PE01S/PE01D系列是台达（DELTA）推出的一款微型DC-DC转换器，采用1W功率、隔离型SIP封装设计。该系列具备1000V直流隔离能力，能效表现优异，同时提供短路保护功能，可在-40°C至+85°C的宽温范围内稳定运行。不同型号的典型负载调节精度为2.5%-5.0%，凭借高效率、小体积、宽温适应性及完善的安全认证，成为工业控制、医疗电子、通信设备等领域低功耗隔离供电的优选方案。

核心参数

输入电压：5V/12V/24V（±10%容差）

输出电压：单路5V/9V/12V/15V或双路±5V/±9V/±12V/±15V

额定功率：1W

转换效率：最高达88.5%

隔离耐压：1kV DC

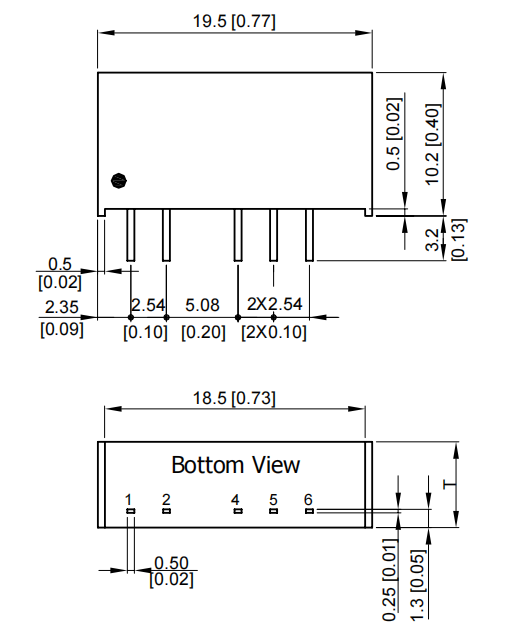

封装尺寸：SIP 19.5mm×7.1mm×10.2mm

工作温度：-40°C至+85°C

保护特性：内置短路保护

典型应用

工业自动化：为PLC、传感器、执行器等设备提供隔离电源，有效抑制地环路干扰。

医疗电子：符合医用安全标准，适用于便携式监护仪等医疗设备供电。

通信系统：为光模块、交换机等低功耗设备提供稳定电压输出。

轨道交通：在强振动、高温环境下保障信号控制系统的可靠供电。

深圳市立维创展科技有限公司授权代理销售DELTA台达元器件产品，备有大量现货库存。欢迎咨询。

PE01S/PE01D系列隔离型DC-DC模块电源DELTA

PE01S/PE01D 系列隔离型 DC-DC 模块电源参数对比：

型号	输入电压 (VDC)	输入范围 (VDC)	输出电压 (VDC)	输出电流 (mA)	负载调整率 (mV)	纹波 (mV)	满载输入电流 (mA)	空载输入电流 (mA)	效率 (% typ.)
PE01S0505A	5	4.5 ~ 5.5	5	200	4	238	6.5	220	84
PE01S0509A			9	110	2	228	5		87
PE01S0512A			12	84	1.5	232	5.2		87
PE01S0515A			15	67	1	230	5		87.5
PE01D0505A			±5	±100	±2	237	5.2	100	84.5
PE01D0509A			±9	±56	±1	234	4.2		86
PE01D0512A			±12	±42	±0.8	233	4.6		86.5
PE01D0515A			±15	±34	±0.7	236	4.5		86.5
PE01S1205A	12	10.8 ~ 13.2	5	200	4	99	5	220	84
PE01S1209A			9	110	2	95	3.4		86.5
PE01S1212A			12	84	1.5	95	3.4		88.5
PE01S1215A			15	67	1	95	2.7		88
PE01D1205A			±5	±100	±2	99	3.9	100	84.5
PE01D1209A			±9	±56	±1	98	2.8		86
PE01D1212A			±12	±42	±0.8	95	2.9		88.5
PE01D1215A			±15	±34	±0.7	94	2.6		87.5
PE01S2405A	24	21.6 ~ 26.4	5	200	4	50	3.7	220	84
PE01S2409A			9	110	2	48	2.5		86.5
PE01S2412A			12	84	1.5	48	2.4		87.5
PE01S2415A			15	67	1	48	2.3		87.5
PE01D2405A			±5	±100	±2	50	3.7	100	83.5
PE01D2409A			±9	±56	±1	49	2.5		86
PE01D2412A			±12	±42	±0.8	48	2.4		87
PE01D2415A			±15	±34	±0.7	49	2.3		87
