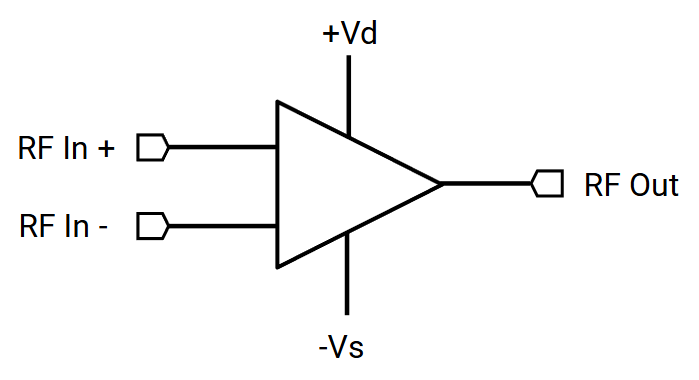

ABDS-10170PSM是Marki Microwave推出的一款3mm QFN表面贴装巴伦（Balun），具备从受直流模块限制的低频到30 GHz的3 dB差分到单端增益，专为高频信号转换精心设计，不仅拥有超宽带特性、高功率处理能力，还具备低插入损耗的优势，可完美适配无线通信、雷达、卫星通信等高频系统，更是将数模转换器差分输出转换为单端的最佳选择。

1. 功能与定位

类型：超宽带180°表面贴装巴伦（Balun = Balanced-to-Unbalanced）

作用：将单端 50 Ω 信号转换为差分 50 Ω（或反之），用于驱动高速 ADC、DSB 混频器、推挽放大器、差分天线等。

工艺：Marki 专利“Power Separating Marchand”结构，全陶瓷基板，无铁氧体，适合回流焊。

2. 关键电性能（25 °C，除非注明）

3. 机械与焊盘

封装：2.92 mm（兼容 SMPM）表面贴装“PSM”陶瓷壳体

尺寸：3.0 × 3.0 × 1.2 mm（含焊盘）

引脚定义：

- Pin 1：单端 RF（Unbalanced）

- Pin 2, 3：差分 RF+ / RF–（Balanced，50 Ω each）

底部裸焊盘：RF & DC 地，必须多点过孔到地平面

推荐焊盘：开放钢网 0.12 mm 厚，回流峰值 245 °C，氮气或空气均可。

应用场景

无线通信：在无线基站和移动通信设备中，ABDS-10170PSM 巴伦可用于天线馈线和发射信号的平衡与不平衡转换，确保信号的高效传输。

雷达系统：在雷达设备中，该巴伦可用于信号的处理和转换，增强雷达信号的质量和可靠性。

卫星通信：在卫星通信系统中，ABDS-10170PSM 巴伦能够有效地将天线信号传输至接收器，保证信号的稳定性。

测试与测量设备：在 RF 测试设备中，该巴伦常用于信号的分配和处理，确保测试结果的准确性。

深圳市立维创展科技是Marki的经销商，优势提供Marki毫米波产品现货服务，并提供技术支持，欢迎咨询。
