SDRO1140-8XT表面贴装介质谐振器振荡器

发布时间：2025-09-04 16:27:34 浏览：24

SDRO1140-8XT是一款由Synergy Microwave 生产的表面贴装型介质谐振器振荡器（DRO），其核心功能是提供稳定的 11.4 GHz 高频信号输出，具有扩展工作温度范围、低相位噪声、小尺寸封装及环保合规等特点，适用于雷达、通信、测试测量等高频电子系统。

规格参数

输出频率：11.4 GHz

调谐电压范围：1 – 10 VDC

偏置电压/电流：+8 VDC @ 25 mA（最大值）

输出功率：≥ –6 dBm

调谐灵敏度：1.8 MHz/V（典型值）

相位噪声：–102 dBc/Hz @ 10 kHz 偏移

封装形式：表面贴装（SMT）

相位噪声性能

提供低相位噪声输出，典型值（@25°C）：

偏移 10 kHz 时：-102 dBc/Hz

偏移 100 kHz 时：-128 dBc/Hz

偏移 1 MHz 时：-157 dBc/Hz

偏移 10 MHz 时：-165 dBc/Hz

SDRO1140-8XT表面贴装介质谐振器振荡器

关键特性：适应复杂环境与集成需求

温度范围

工作温度：-40°C 至 +85°C，覆盖极端环境条件。

存储温度：-45°C 至 +90°C，确保长期存储可靠性。

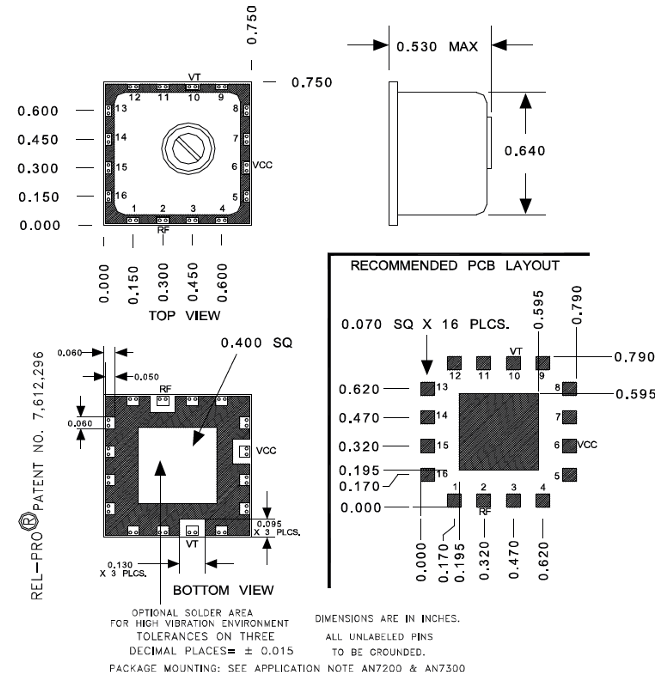

小尺寸表面贴装设计

采用紧凑型封装，便于集成到空间受限的电路板中，适应现代电子设备小型化趋势。

环保合规

符合 RoHS 标准（无铅化），满足全球环保法规要求。

应用场景：高频电子系统的核心组件

雷达系统：为雷达发射机提供稳定的高频信号，支持目标检测与跟踪。

卫星通信：在上行链路/下行链路中生成精确载波，确保数据传输可靠性。

测试测量设备：作为信号源或本地振荡器，用于频谱分析仪、网络分析仪等设备的校准与测试。

点对点通信：在微波链路中提供稳定频率参考，支持高速数据传输。

深圳市立维创展科技是Synergy的经销商，主要提供Synergy微波压控振荡器、晶体振荡器、锁相振荡器、锁相环频率合成器、混频器等产品，产品位于美国北部的直接通道，快速响应中国客户的需求。欢迎咨询。
