3A412为TTM Technologies（原Anaren）推出的表面贴装（SMT）180° 平衡-不平衡变压器，专为推挽式放大器设计，采用易于使用的表面贴装封装，适用于AMPS和GSM。3A412表面贴装平衡-不平衡转换器是大批量制造的理想选择，比传统平衡-不稳定转换器更可靠、更可重复。3A412S的不平衡端口阻抗为50Ω平衡端口阻抗为12.5Ω地面25Ω产出之间的平衡。优化了推挽放大器功率晶体管的匹配，这些晶体管具有低阻抗水平。输出端口的振幅相等（-3dB），相位差为180度。

电气规格

频率范围：0.8 GHz – 1.0 GHz

功率：连续波 250 W

阻抗变换：50 Ω（不平衡端口）→ 12.5 Ω（平衡端口）

插入损耗：0.48 dB（典型值）

幅度平衡：±0.4 dB

相位平衡：180° ± 5°

回波损耗：15 dB（不平衡端口）

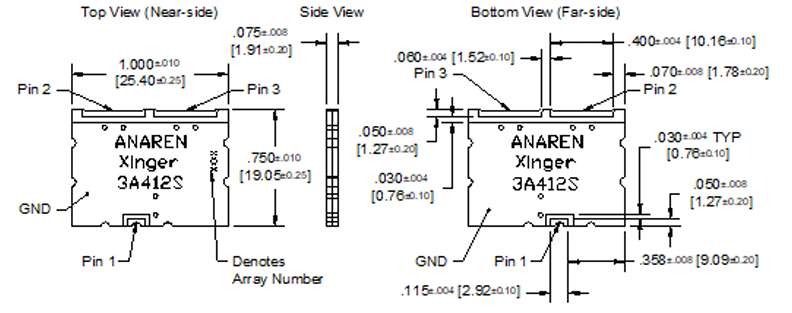

机械与封装信息

尺寸：约 0.75 × 1.0 英寸（19.1 mm × 25.4 mm）的低剖面表贴封装

供货形式：卷带封装（Tape & Reel），适合大批量 SMT 生产

TTM/Anaren Xinger产品线对比

TTM Technologies（原Anaren）的Xinger系列巴伦产品具有以下典型特征：

高频覆盖：支持17.7GHz-23.6GHz（如BD170240N50100AHF）等毫米波频段

超小尺寸：采用0404（1010公制）、0805（2012公制）等微型封装

集成化设计：集成阻抗变换网络，支持50/100欧姆、50/150欧姆等多元阻抗匹配

性能优势：典型插入损耗≤1.5dB，回波损耗≥12dB

应用场景

中低频段功率传输：如无线通信基站、射频功率放大器等。

阻抗匹配网络：在天线系统、射频前端模块中实现 50Ω 至 12.5Ω 的阻抗转换。

平衡-不平衡转换：将差分信号转换为单端信号，或反之，适用于混合信号电路设计。
