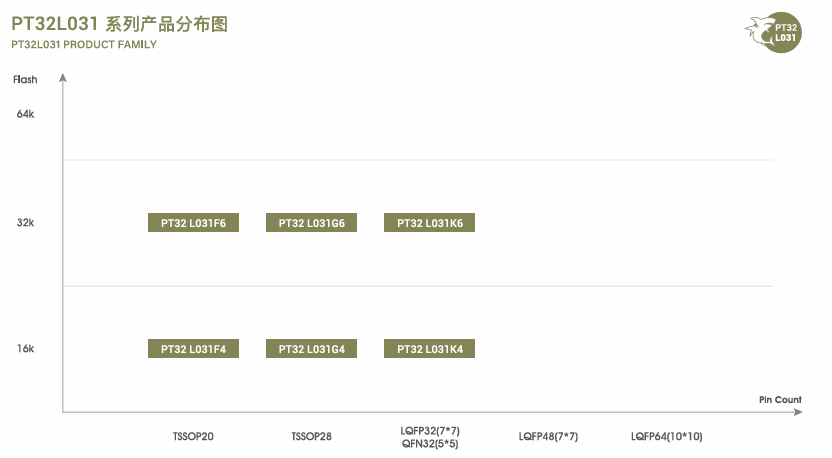

PT32L031K6X6是澎湃微电子推出的基于 Cortex-M0 内核 的 32 位低功耗 MCU，属于 PT32L031 系列，致力于满足对功耗控制、集成度及其成本效率有着极高要求的应用场景需求设计。

1.主要特征：

内核：ARM Cortex-M0

主频：最高 48 MHz

Flash：32 KB

RAM：4 KB

额定电压：1.8 V ~ 3.6 V

工作温度范围：-40℃ ~ +85℃

GPIO数量：26 个

定时器：2 个通用型定时器 + 1 个基础定时器

ADC：12 位 SAR ADC，12 路外部 + 1 路内部通道

通信接口：2×UART，2×I²C，2×SPI

封装：QFN32（4 mm×4 mm）

低功耗特征：深度睡眠模式下功耗低至 0.9 μA

2.低功耗设计

深度休眠功耗：0.9μA（常温），通过以下机制实现：

多级低功耗模式：

Sleep 模式：所有中断可唤醒，适用于短暂待机。

Deep Sleep 模式：提供多种唤醒源（如 IO 唤醒、外部复位、独立看门狗、比较器唤醒、低功耗定时器 Timer4 唤醒等），适用于长时间休眠场景。

时钟管理：

内置高速 RC 振荡器（24MHz，精度±1%@25℃，±3%@-40℃~85℃），无需外部晶体，降低待机功率。

低速 RC 振荡器（32kHz，精度±10%），供看门狗和时钟检测模块使用，功耗仅 3μA。

电源监控：

低电压检测（LVD）功能，可设置触发阈值（如 4V、3.5V、3V 等），避免电压异常造成数据损坏。

3.丰富外设资源

模拟外设：

12 位高精度 ADC：

采样率：最高 1Msps。

通道数：13 路（12 路 GPIO 输入 + 1 路内部 bandgap 电压输入）。

支持单次/连续转换模式，可通过外部 IO 触发或内部定时器触发。

2 路模拟比较器（兼 OPA 功能）：

比较结果可触发中断，用于唤醒系统或信号监测。

支持推挽输出模式，可直接驱动外部电路。

蜂鸣器驱动：内置专用模块，可输出 1kHz/2kHz/4kHz 方波，简化音频提示设计。

数字外设：

定时器：

1 个 24 位系统定时器（M0 内核自带）。

2 个 16 位高级定时器（Timer0/1）：支持输入捕捉、PWM 互补输出、死区控制、刹车功能，适用于电机控制或精密计时。

2 个 16 位普通定时器（Timer2/3）：支持触发 ADC 转换。

1 个 16 位低功耗定时器（Timer4）：使用 32kHz 低速时钟，可唤醒系统。

通讯接口：

2 路 UART（支持波特率可编程、无极性 RX 接收模式、单线通讯）。

2 路 SPI（支持主/从模式）。

2 路 I²C（支持主/从模式，标准速率 100Kb/s）。

GPIO：

最多 26 个通用 IO，每个均可配置为外部中断源。

支持 4 个大电流驱动 IO（灌电流 70mA），可直接驱动 LED 或传感器。

支持弱上拉/下拉电阻（50kΩ）、开漏输出、模拟输入模式。

4.安全与可靠性

看门狗：

系统看门狗（32 位递减计数，使用系统时钟）。

独立看门狗（32 位递减计数，使用 32kHz 低速时钟），增强系统抗干扰能力。

唯一标识码：芯片内部集成唯一码和用户码，可用于防伪或加密认证。

抗干扰能力：

ESD（HBM）：8KV。

EFT：4KV。

5.典型应用场景

智能家电：智能门锁、传感器节点、无线开关、遥控器。

工业控制：自动化设备、消防烟感、环境监测仪表。

消费电子：航模、玩具机器人、无线充电器、可穿戴设备。

能源管理：电池供电设备、水表/气表、太阳能控制器。
