MN724-0435.2000是 API SAW Oscillators 推出的一款高性能 压控声表面波（VC-SAW）晶振，基于先进的声表面波（SAW）技术设计，通过外部电压实现输出频率的精准调控。MN724-0435.2000具备高频率稳定性、超低相位噪声及优异的抗环境干扰能力，广泛应用于无线通信、卫星导航、精密测试测量及航空航天等高可靠性领域，是高频时钟源的理想选择。

核心参数

中心频率：435.2000 MHz。

调谐带宽（Pull Range）：±1700 ppm（对应 0 ~ 5 V 调谐电压）。

相位噪声：–109 dBc/Hz @1 kHz 偏移，10 kHz 处低至 –140 dBc/Hz。

输出形式：表面贴装 SMD 封装，50 Ω 单端输出，可选 PECL/LVPECL 逻辑电平。

工作电压：支持 3.3 V 或 5 V 供电（需订货时指定），典型工作电流仅 35 mA。

温度适应性：工作温度范围 –40 °C 至 +85 °C，年老化率 ≤ 10 ppm，保障长期可靠性。

封装与引脚定义

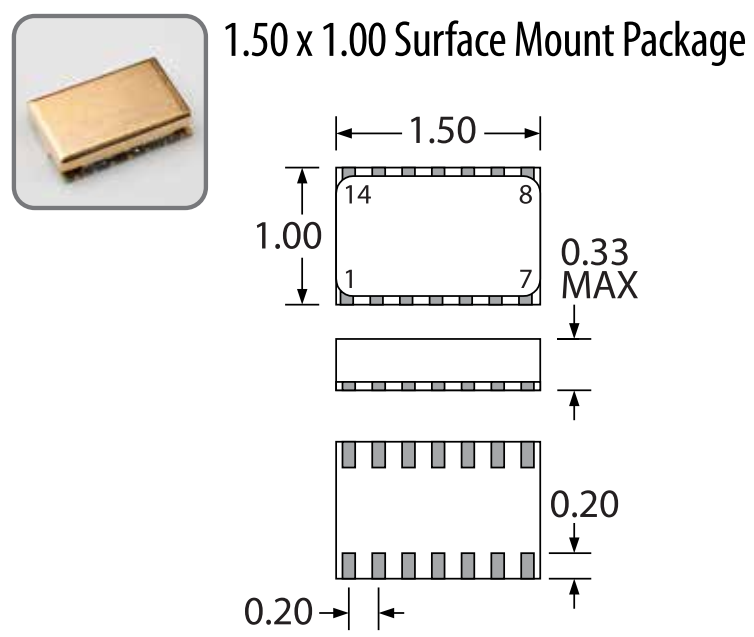

标准封装：14-pin SMD 封装，采用 Kovar 金属壳或低成本塑封，尺寸约 9 mm × 7 mm × 2 mm（具体尺寸因引脚设计略有差异）。

引脚功能：

1脚（Vtune）：调谐电压输入（0 ~ 5 V）。

2脚（GND）：接地。

3脚（RF Out）：射频信号输出。

4脚（Vcc）：电源输入（3.3 V 或 5 V）。

应用场景

无线通信：作为 GSM、CDMA、LTE 等移动通信系统的频率合成器核心元件。

卫星导航：为 GPS、北斗等系统提供高精度时钟参考，确保定位准确性。

测试测量：用于频谱分析仪、信号发生器等设备的本地振荡器，提升信号分析精度。

航空航天：凭借抗辐射特性，成为高可靠性时钟源的首选方案。

使用建议与优化技巧

调谐驱动：调谐端口需采用低噪声、低输出阻抗（<1 Ω）的 DAC 或运放驱动，避免相位噪声恶化。

输出匹配：RF 输出端建议走 50 Ω 微带线，并加装 1 nF DC-block 电容以隔离直流分量。

电源去耦：3.3 V 供电时，在 Vcc 引脚就近放置 0.1 µF + 10 µF 去耦电容组合，降低近端杂散干扰。

扩展调谐：如需进一步扩展调谐范围，可在 Vtune 端串接 1 kΩ 电位器，实现 ±3 V 电压微调。
