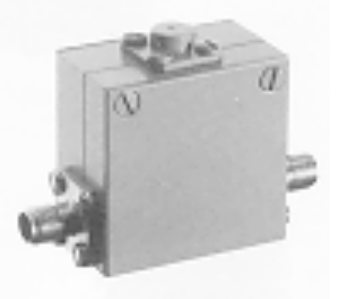

CT-4028-O/CT-4027-N铁氧体隔离器是基于铁氧体材料的微波非互易器件，具备出色的单向传输性能，是微波系统中实现级间隔离、特性阻抗匹配及防止自激现象的理想选择。该产品广泛应用于无线通信基站、卫星通讯、机载雷达、电子对抗设备等高端领域，为复杂电磁环境下的信号稳定传输提供可靠保障。

核心参数

型号：CT-4028-O / CT-4027-N

频率范围：26.5–40 GHz（Ka波段）

接口配置：

波导接口：WR-28（IEC R320），UG-599/U法兰

同轴接口：2.92 mm（K型）Female/Male

性能指标：

隔离度：≥20 dB（典型值23 dB）

插入损耗：≤0.5 dB（典型值0.35 dB）

驻波比：≤1.25:1（典型值1.15:1）

功率容量：连续波20 W；峰值1 kW（5 μs脉宽，1%占空比）

结构设计：

磁路结构：双片石榴石铁氧体+永磁体，同轴侧内置50 Ω匹配负载

工作温度：-40°C至+85°C

振动/冲击：符合MIL-STD-202 Method 204/213标准

外壳材质：铝合金6061-T6，表面Iridite处理

尺寸：33.0 mm×21.8 mm×18.3 mm（含法兰，直角高度方向）

重量：约28 g

产品特性

l 全焊接密封设计：CT-4028-O/CT-4027-N采用全焊接密封工艺，确保产品在极端环境下的稳定性和可靠性，适用于对密封性要求严苛的场景。

l 宽温工作范围：支持-40°C至+85°C的宽温工作区间，可满足户外基站、机载设备等恶劣环境下的长期使用需求。

l 军工级性能标准：产品通过MIL-I-45208A等军用标准认证，具备高可靠性、抗振动冲击能力，适用于对性能要求严苛的国防及工业领域。

接口类型与应用场景

CT-4028-O（SMA接口）：适用于高频率、空间紧凑的PCB板级集成场景，如5G毫米波基站、卫星通信终端等。其紧凑设计可轻松嵌入微波电路，实现高效的信号隔离与传输。

CT-4027-N（N型接口）：针对高功率、频繁插拔的测试环境优化，如外场雷达测试台、电子战设备等。其坚固耐用的结构可承受高功率信号传输，同时满足多次插拔需求。

应用领域

通讯系统：在无线基站、中继器及卫星通信系统中，CT-4028-O/CT-4027-N可有效保护功放与低噪放模块，确保信号在复杂电磁环境下的稳定传输。

雷达与电子战：通过隔离收发模块信号，提升系统抗干扰能力，保障雷达与电子战设备在强干扰环境下的可靠运行。

测试与测量：在矢量网络分析仪（VNA）校准链路中，实现信号的高精度隔离，降低测试误差，提升测量结果可信度。

实验室研发：在微波组件开发过程中，保护信号链免受谐振电路干扰，确保测试数据的准确性，加速产品研发周期。

深圳市立维创展科技有限公司作为UTE Microwave产品授权代理商，提供UTE Microwave的全系列销售及技术支持服务，欢迎咨询。
