​DS875替代AD9914/AD9958/AD9102/DAC38J84/LMK04828

发布时间:2025-08-07 16:35:59     浏览:23

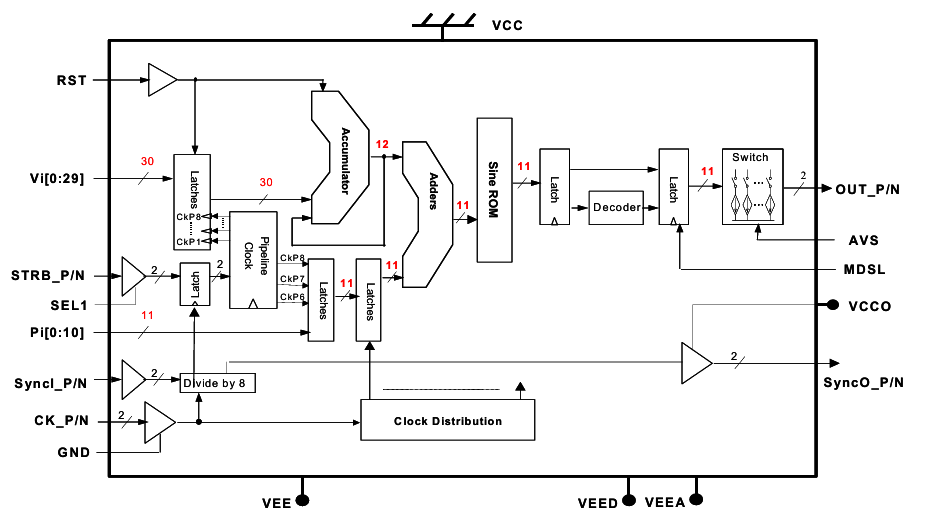

DS875EUVIS的一款专为高速信号生成设计的高性能直接数字频率合成器(DDS),其核心亮点在于集成了高精度的相位调制端口,支持从直流至4GHz超宽带范围内的频率与相位动态调整,可广泛应用于雷达、电子战、软件定义无线电及高速通信等对信号灵活性和实时性要求严苛的领域。

一、DS875核心特性对标

DS875作为高性能DDS芯片,关键参数通常包括:

- 频率分辨率:≤0.1Hz

- 相位调制:16-bit以上分辨率

- 动态性能:SFDR >80dBc @100MHz输出

- 时钟频率:≥1GHz

- 调谐速度:<100ns

二、ADI替代方案

1. AD9914

- 优势:

  - 1GSPS采样率,32-bit频率调谐字

  - 集成14-bit DACSFDR90dBc200MHz输出)

  - 相位调制端口:支持16-bit相位偏移字,支持数字/模拟调制输入

  - 超快跳频(<5ns)

- 应用场景:雷达、电子战、高速通信

2. AD9958(双通道DDS)

- 特点:

  - 500MSPS/通道,兼容正交调制

  - 独立的相位/幅度控制(每通道)

  - 串行控制接口简化设计

- 适用场景:MIMO系统、相干信号生成

3. AD9102(集成DDS+波形存储器)

- 差异化:

  - 内置SRAM存储任意波形,支持复杂调制

  - 180MSPS更新率,12-bit DAC

  - 适合需要定制波形的场景(如医疗成像)

DS875替代AD9914/AD9958/AD9102/DAC38J84/LMK04828

三、TI替代方案

1. DAC38J84DDS+高速DAC)

- 关键参数:

  - 1.5GSPS DAC,支持数字正交上变频

  - 可配置为DDS模式,支持相位连续跳频

  - JESD204B接口简化高速数据链路

- 典型应用:5G射频单元、卫星通信

2. LMK04828(时钟发生器+DDS)

- 亮点:

  - 集成低噪声PLLDDS,实现灵活时钟合成

  - 相位同步精度<1ps

  - 适用于需要严格时序的系统(如测试仪器)

选型对比表

型号

厂商

采样率

SFDR@100MHz

相位调制

接口

特殊功能

DS875

EUVIS

1GSPS

>80dBc

16-bit

并行/SPI

超低抖动

AD9914

ADI

1GSPS

90dBc

16-bit

SPI

快速跳频

AD9958

ADI

500MSPS

85dBc

14-bit

串行

双通道正交输

DAC38J84

TI

1.5GSPS

78dBc

14-bit

JESD204B

集成数字上变频

五、延展建议

1. 动态性能优化:若系统对杂散敏感,优先选择AD9914;若需多通道同步,考虑AD9958。

2. 接口兼容性:传统系统可用SPI接口型号(如AD9914),高速系统推荐JESD204B(如DAC38J84)。

3. 相位噪声要求:ADIDDS通常优于TI(如AD9914相位噪声<-140dBc/Hz @1kHz偏移)。

深圳市立维创展科技是EUVIS的代理经销商,主要提供EUVIS的全球顶尖的高速数模转换DAC、直接数字频率合成器DDS、复用DAC的芯片级产品,以及高速采集板卡、动态波形发生器等产品,原装现货,价格优势,欢迎咨询。
