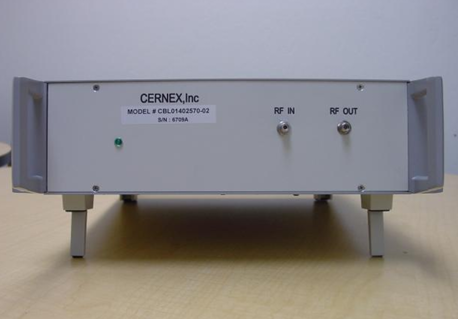

CBL系列 12 英寸台式低噪声放大器

发布时间：2025-08-06 16:43:54 浏览：32

CBL系列是Cernex公司推出的12英寸台式低噪声放大器（LNA），专为实验室精密测试、移动站信号增强及生产测试场景量身定制，支持1-40 GHz至1-50 GHz超宽带频段覆盖，凭借高增益、超低噪声系数及军工级坚固外壳设计，实现桌面直放、即插即用的便捷操作，同时满足高灵敏度信号接收与稳定传输需求，是微波通信、雷达研发及5G/6G设备测试领域的理想选择。

关键指标
• 频率：1 – 40 GHz
• 增益：30 – 40 dB（典型 35 dB）
• 噪声系数：≤ 6 dB
• P1dB：≥ 10 dBm
• 增益平坦度：≤ 8 dB（典型）
• 输入/输出 VSWR：≤ 2.25 : 1
• 最大输入功率：-5 dBm
• IP3：20 dBm
• 接口：K-F（2.92 mm）

CBL系列 12 英寸台式低噪声放大器

结构与可靠性
• 台式 12 英寸铝壳：11.82" × 11.82" × 3.5"，防震设计，可直接叠放
• 50 Ω 输入/输出，K-F 连接器，无需额外安装支架
• 工作温度 0 °C – 50 °C；储存温度 -65 °C – +150 °C
• 湿度 95 % RH（无冷凝），适合实验室及外场测试

应用场景

高功率实验室：作为微波源测试设备的放大输出模块，支持高频信号生成与校准。

卫星载荷测试：驱动行波管放大器（TWTA），确保卫星通信信号的稳定传输。

雷达系统研发：用于雷达前端信号放大，提升目标检测灵敏度与分辨率。

光电探测与光谱分析：结合FEMTO LCA-2K-2G等跨阻放大器，实现飞秒激光脉冲、高速光通信信号的微弱电流检测。

深圳市立维创展科技有限公司授权代理CERNEX销售，期待与业界合作，欢迎咨询。

CBL系列12英寸台式低噪声放大器（LNA）的典型型号及参数如下：

型号	频率范围（GHz）	增益（dB）	噪声系数（dB）	P1dB（dBm）	VSWR（输入/输出）	应用场景
CBLU1102828	0.1 – 10	28	2.80	10	2:1	高功率实验室、微波源测试
CBLU1183540	0.1 – 18	35	4.00	10	2.5:1	卫星通信、雷达系统
CBL06183730	6 – 18	37	3.00	17	2:1	5G/6G通信测试、电子战装备
CBL26405040	26.5 – 40	50	4.00	10	2.5:1	毫米波雷达、太赫兹研究
CBL30603050	30 – 60	30	5.00	5	2.5:1	航空航天、高频段信号放大
