RFLUPA00M40GA宽带功率放大器0.02 GHz

RFLUPA00M40GA宽带功率放大器0.02 GHz – 3 GHz

发布时间：2025-07-14 16:38:39 浏览：20

RFLUPA00M40GA是RF-LAMBDA推出的高精度超宽带功率放大器，包含 0 至 40GHz 频率段，兼容从直流电到毫米波通信的宽频应用。RFLUPA00M40GA典型输出功率达 25.30dBm，小信号增益为 14.80dB，增益平整度控制在 ±1.0dB 以内，确保信号稳定性传输。RFLUPA00M40GA选用+12VDC 电源供应，主要用于-40℃至 +85℃ 的宽温作业环境，主要用于电磁兼容测试（EMC）、卫星通信、机载雷达及科研测试等严格场景。其超宽带特性与高可靠性设计，能够满足工业化、国防军事及航空航天领域对高频率段功率放大的需求。

技术参数

频率范围：0.02 GHz – 3 GHz

增益：典型 43 dB

输出功率（饱和）：典型 +40 dBm（10 W）

P1dB：≥ +37 dBm

输入/输出阻抗：50 Ω

射频接口：SMA 母头

电源电压：+28 V（典型）

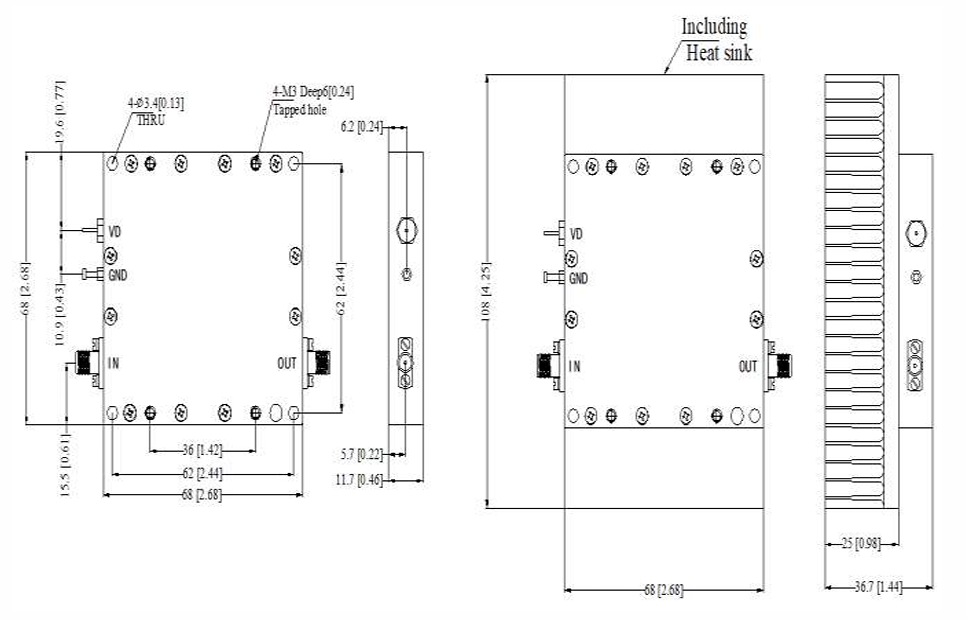

封装形式：金属外壳，带散热器片

温度范围：-40°C 至 +85°C（军用级）

RFLUPA00M40GA宽带功率放大器0.02 GHz – 3 GHz

特征

宽带功率放大器

•典型小信号增益14.80dB

•典型输出饱和功率25.30dBm

•高P1dB+20.3dBm全频段

•电源电压+12VDC

•50Ω适配输入/输出

典型应用

无线网络基础设施建设

•军事和航空航天应用

•测试设备

•机载雷达

•5G无线通讯

•微波无线通信系统

•TR控制模块

•研究和开发

•蜂窝状通信基站

深圳市立维创展科技是RF-LAMBDA公司的代理经销商，通常供应RF-LAMBDA的产品包括：无源控制模块，有源控制模块，宽带功率放大器，窄带PA和驱动放大器，产品生产线均根据美国军用设计标准与生产制造，现已广泛运用于航天、航空、军用设备、卫星通讯、雷达等高端工程项目，欢迎咨询。

参数	最小值	典型值	最大值	单位
频率范围	—	40	—	GHz
Gain	—	14.80	—	dB
增益平坦度	—	±1.0	—	dB
温度引起的增益变化 (-40°C to +85°C)	—	±1.0	—	dB
输入驻波比	—	—	2.0	:1
1 dB压缩点输出功率 (P1dB)	—	20.3	—	dBm
饱和输出功率 (Psat)	—	25.30	—	dBm
IM3	—	—	—	dBc
反向隔离度	—	-25	—	dB
工作电流(VCC = +12 V)	—	330	—	mA
P1dB时的效率	—			%
重量	—			lbs
阻抗	50			Ohms
射频接口（输入/输出）	射频接口：2.92mm-母头（输入/输出）
封装	环氧树脂密封（标准）
封装	密封（可选）
