AT32F425K8T7是由雅特力科技研发的根据ARM Cortex-M4内核的32位微控制器，其主频高至 96MHz，配置 64KB 的闪存存储器和 20KB 的 SRAM。AT32F425K8T7选用 LQFP32 封装，主要用于处理中等复杂性的工作。AT32F425K8T7具有丰富的外设端口，包含 1 个 OTG 控制板、1 组 CAN 总线、4 个 USART、3 个 SPI/I²S、2 个 I²C 等，并拓展了 1 个采样率高至 2Msps 的12 位 16 通道高速 ADC。此外，AT32F425K8T7 还提供多种低功耗模式，并且具有 96 位的芯片唯一码 (UID)。
基本特性
- 内核：根据高性能的 ARM®Cortex-M4 32 位RISC 内核，最高频率范围实现 96MHz。
- 存储器：内置 64KB Flash和 20KB SRAM。
- 封装：选用 LQFP32 封装。
时钟和复位管理
- 4 至 25MHz 晶体振荡器（HEXT）。
- 内置经出厂调校的 48MHz 高速时钟（HICK），25°C 时精密度达 1%，-40°C 至 +105°C 时精密度达 2%，带自动时钟校准（ACC）性能。
- PLL可灵活配置倍频和分频系数。
- 32kHz晶振（LEXT）和低速度内部时钟（LICK）。
模拟模块
- 1 个12 位 2MSPS A/D 转换器，高达 16 个外部输入通道；硬件过采样最高可达 16 位分辨率。
- 内部基准电压（VINTRV）。
DMA 和GPIO
- 1 个 7 通道 DMA 控制板，兼容完全弹性映射。
- 高达 55 个迅速 GPIO 端口，所有 GPIO 口能够映像到 16 个外部中断（EXINT），大多数 GPIO 口可容忍 5V 输入信号。
定时器
- 1 个 16 位 7 通道高级定时器，包含3 对互补通道 PWM 输出，带死区控制和紧急停止性能。
- 高达 6 个 16 位和 1 个32 位通用定时器，各个定时器最高达4 个用作输入获取/输出比较/PWM 或脉冲计数的通道和增量编码器输入。
- 高级和通用定时器合计提供高达 24 通道 PWM。
- 2个 16 位基本定时器。
- 2个看门狗定时器（一般型 WDT 和窗口型 WWDT）。
- 系统滴答定时器：24 位递减计数器。
通信协议
- 2个 I²C 接口，兼容 SMBus/PMBus。
- 4个 USART 接口；兼容主同步 SPI 和调制解调器控制；具备 ISO7816接口、LIN、IrDA 和 RS485 驱动使能；兼容 TX/RX 可编程引脚互换。
- 3个 SPI 接口（36M 位/秒），均可复用为半双工 I²S 接口；任意 2 个半双工 I²S 能够组合为 1 个全双工 I²S。
- CAN 接口（2.0B 主动），内置 256 字节的专用缓存。
- OTGFS 全速控制器含片上 PHY，内置 1280 字节的专用缓存，设备模式时兼容无晶振。
- 红外发射器（IRTMR）。
其他性能
- CRC 计算单元。
- 96位的芯片唯一码（UID）。
- 兼容串行线调试（SWD）和串行线输出（SWO）接口。
- 温度范围为 -40°C 至 +105°C，电源电压 2.4V 至 3.6V。
应用领域
消费电子：
l 电竞键盘/鼠标：利用高速 USB 和低延时定时器实现精确控制。
l 微打印机：根据 USART/SPI 接口驱动打印模块，兼容高速数据通讯。
工业控制：
l 电机驱动：高级定时器兼容 PWM输出和过载控制，实现直流无刷电机（BLDC）的精确调速。
l 传感器节点：多通道ADC 和低功耗模式适用于电源供电的工业传感器数据采集。
汽车电子：
l OBD 诊断设备：CAN 接口兼容车载数据通信，USB 接口实现数据快速上传。
l 车身控制模块（BCM）：根据 GPIO 和定时器管控灯光、雨刷等硬件系统。
通讯设备：
l 5G 基站辅助控制：利用高速 Cortex-M4 内核处理实时数据，USB 接口兼容调试和固件升级。
深圳市立维创展科技有限公司， 授权代理销售雅特力32位MCU产品，欢迎咨询。

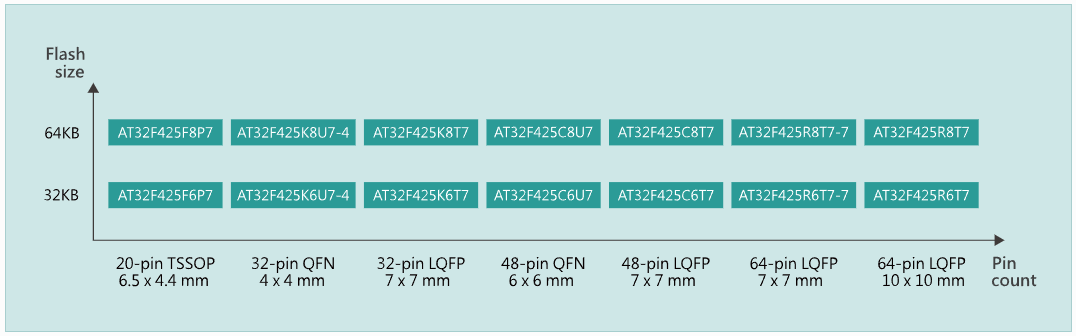

ARM Cortex®-M4 AT32F425 系列 产品列表
Part Number | AT32F425
xxP7 | AT32F425
xxU7-4 | AT32F425
xxT7 | AT32F425
xxU7 | AT32F425
xxT7 | AT32F425
xxT7-7 | AT32F425
xxT7 |
|
|
|
F6 | F8 | K6 | K8 | K6 | K8 | C6 | C8 | C6 | C8 | R6 | R8 | R6 | R8 |
|
|
|
频率 (MHz) | 96 |
|
|
|
闪存 (KB) | 32 | 64 | 32 | 64 | 32 | 64 | 32 | 64 | 32 | 64 | 32 | 64 | 32 | 64 |
|
|
|
SRAM (KB) | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 |
|
|
|
定
时
器 | 高级 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
|
|
|
32 位通用 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
|
|
|
16 位通用 | 6 | 6 | 6 | 6 | 6 | 6 | 6 |
|
|
|
基本 | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
|
|
|
Systick | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
|
|
|
WDT | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
|
|
|
WWDT | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
|
|
|
ERTC | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
|
|
|
通信
接口 | I²C | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
|
|
|
SPI/I²S | 2/2(1) | 3/3 | 3/3 | 3/3 | 3/3 | 3/3 | 3/3 |
|
|
|
USART | 4(2) | 4 | 4 | 4 | 4 | 4 | 4 |
|
|
|
CAN | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
|
|
|
OTG 全速 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
|
|
|
红外发射器 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
|
|
|
模拟
接口 | 12位ADC转换器/
外部通道数 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
|
|
|
9 | 10 | 10 | 10 | 10 | 16 | 16 |
|
|
|
GPIO | 15 | 27 | 25 | 39 | 39 | 55 | 55 |
|
|
|
工作温度 | -40°C ~ 105°C |
封装形式 | TSSOP20
6.5x4.4 mm | QFN32
4x4 mm | LQFP32
7x7 mm | QFN48
6x6 mm | LQFP48
7x7 mm | LQFP64
7x7 mm | LQFP64
10x10 mm |
|
|
|
