ALN4300-02-2335毫米波低噪声放大器WENTEQ

发布时间：2025-06-18 16:33:36 浏览：5

ALN4300-02-2335毫米波低噪声放大器（LNA）是专门针对高频通信与机载雷达所打造的高性能器件，频率范围精准覆盖 23 - 35GHz 毫米波频段。ALN4300-02-2335使用先进的芯片制造工艺精心制造，在噪声性能方面表现优异，同时满足出色的增益平整度，能够长期且高效地放大高频段（毫米波）信号，被誉为高频信号放大领域的核心利器。

关键参数

1. 电气性能

频率范围：23-35GHz

噪声系数：标称值1.5dB(在28GHz)

增益值：22dB±1.5dB(标称值)

增益值平整度：±1.0dB(在整体频段内)

输入/输出回波损耗：>12dB

输出功率1dB压缩点：+12dBm(标称值)

2. 物理特性

封装：表面贴装(SMD)封装

规格：3.0mm×3.0mm×0.85mm

温度范围：-40°C至+85°C

电源电压：+3.3V(标称值)

电流消耗：60mA(标称值)

应用领域

毫米波通信系统：适合于5G和未来6G通信的毫米波频段，为高速度数据通讯提供保障。

卫星通讯：在卫星通信系统中，低噪声放大器是接收链路的关键器件，能够放大微弱的下行信号，提高信号质量。

机载雷达：应用于雷达接收器前端，对雷达回波数据进行放大，提高雷达的探测能力。

电子侦察与对抗：在电子战领域，低噪声放大器适合于接收和放大敌方的信号，为后续的信号处理和干扰提供保障。

深圳市立维创展科技是WENTEQ的经销商，主要提供WENTEQ产品包括环形器、隔离器、负载终端等，产品原装进口，质量保证，价格优势，欢迎咨询。

ALN4300-02-2335毫米波低噪声放大器WENTEQ

Parameters		Specifications
Parameters		Minimum	Typical	Maximum
Frequency Range	GHz	42.5		43.5
Nominal Gain @25°C base plate temperature	dB	20	23	27
Noise Figure	dB		3.5	4.0
P-1dB Compression Point	dBm	15.0	16.0
Output IP3	dBm	23.0	25.0
Gain flatness	dB		+/-0.75	+/-1.0
Gain Variation over Temperature Range	dB		+/-1.5
Reverse Isolation	dB		45.0
Input VSWR	-		2.0:1	3.0:1
Output VSWR	-		2.0:1	3.0:1
Spurious	dBc		60.0
Operating Temperature	°C	-40.0		+75.0
Survival Temperature	°C	-45.0		+85.0
DC Power Supply Voltage	V		+12.0
DC Power Supply Current	mA		250.0	300.0
RF In/Out connectors		2.4mm-Female
DC Input Connector		Feedthru Pin

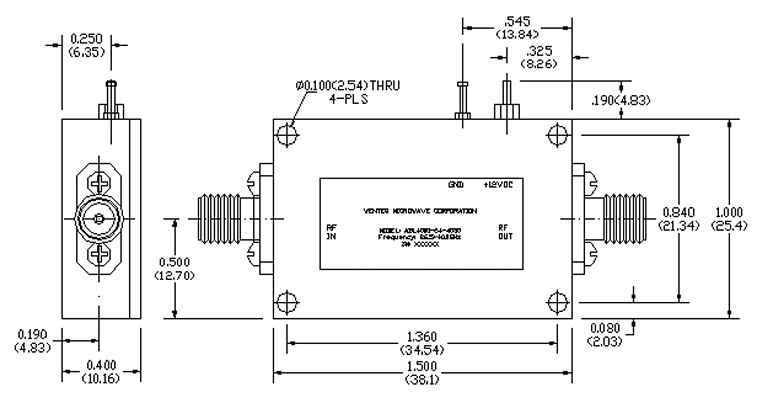

Size	inches	1.50×1.0×0.4
