RADI-13.7-18.2-MS-2W微带分路隔离器RADITEK

发布时间：2025-06-17 16:30:30     浏览：19

RADI-13.7-18.2-MS-2W是一款由 RADITEK 公司生产的微带线路隔离器，其工作频率范围为13.7-18.2 GHz，功率为2 Watts。RADI-13.7-18.2-MS-2W微带线路隔离器选用超小型封装，适合用在高可靠性RF射频与微波元器件的应用领域。

规格参数

工作频段：13.7 GHz 至 18.2 GHz。

插入损耗：最高 0.65 dB。

隔离度：最低 20 dB。

驻波比：最高 1.25:1。

功率处理能力：正向功率和反射功率均为 2 瓦（峰值功率）。

温度范围：-10℃至 70℃。

存储温度范围：-40℃至 85℃。

封装材料：镍镀钢载体。

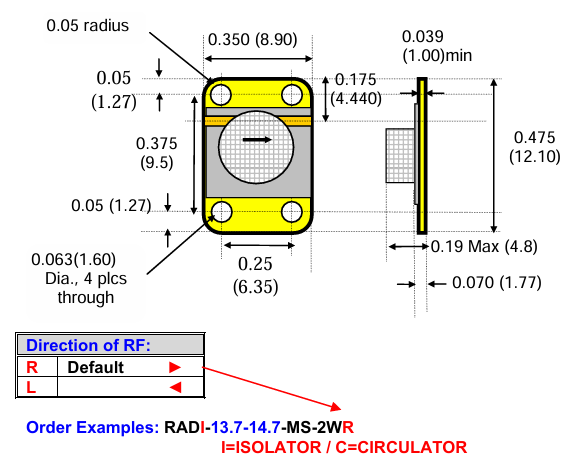

RADI-13.7-18.2-MS-2W微带分路隔离器RADITEK

技术特征

线路性能：

l 实现一路输入信号可分为多路输出

l 各输出端口间具有较高的隔离度

隔离性能：

l 常见隔离度高达20dB以上

l 减少端口间的数据串扰

插入损耗：

l 标称值<1.5dB

l 确保数据传输效率

应用领域

相控阵雷达系统：保护TR模块免遭天线驻波反射影响

卫星通讯载荷：在LNB与混频器之间具备数据处理

电子战装备：抵抗高功率微波影响时的前端保护

微波测试平台：确保矢量网络分析仪的检测准确度

无人机数据链：满足SWaP-C（规格、重量、功耗、成本）限制要求

深圳市立维创展科技授权代理RADITEK微波隔离器和环形器产品，部分型号备有现货。产品原装进口，质量保证，欢迎咨询。



参数

规格说明

单位

频率

13.7-14.7 GHz

GHz BW=1000 MHz

16.62-17.71 GHz

GHz BW=109 MHz

17.2 to 18.2 GHz

GHz BW=1000MHz

插入损耗

0.65

dB (最大)

隔离度

20

dB (最小)

电压驻波比 (VSWR)

1.25:1 最大 (20 dB R.Loss)

所有端口

额定功率

2 (前向和反射)

瓦 (平均)

工作温度

-10 至 70

°C

存储温度

-40 至 85

°C

材料

镀镍钢载体


金属化

铜上镀薄金膜

适合焊接或热压缩键合
