KRYTAR定向耦合器102050010

发布时间：2024-06-05 08:44:41     浏览：521

　　KRYTAR推出的102050010型定向耦合器，是一款专为高精度信号管理与测量而生的微波器件。它采用创新的多用途带状线设计，覆盖了从2.0 GHz到50 GHz的宽广频带，确保了在各种频率下的优异耦合性能。

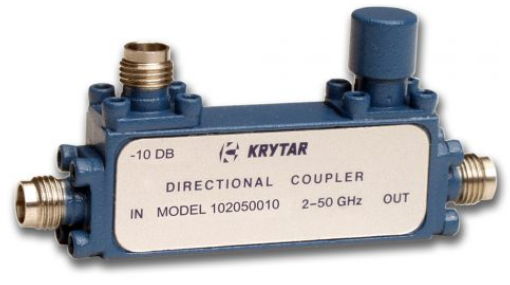

KRYTAR定向耦合器102050010

　　主要性能参数包括：

　　- 标称耦合为10 dB，耦合精度在±1.0 dB以内。

　　- 频率灵敏度在2至26.5 GHz范围内为±0.6 dB，在2至50 GHz范围内为±0.8 dB。

　　- 插入损耗(包括耦合功率)小于2.0 dB。

　　- 方向性在2-26.5 GHz范围内大于13 dB，在26.5-50 GHz范围内大于10 dB。

　　- VSWR(电压驻波比)在2-26.5 GHz范围内为1.5，在26.5-50 GHz范围内为1.8。

　　- 输入额定功率平均为20 W，峰值为3 kW。

　　- 配备行业标准的2.4mm母头连接器。

　　- 紧凑的封装尺寸为1.75英寸(长)x 0.40英寸(宽)x 0.65英寸(高)，重量仅为1.2盎司。

　　- 工作温度范围为-54°C至85°C。

规格参数：

频率最小(GHz)

2

最大频率(GHz)

50

标称联轴器

10±1.0



频率灵敏度(dB)

2-26.5 GHz

±0.6

26.5-50 GHZ

±0.80

插入损耗(dB Max)

2



方向性(dB Min)



2-26.5千兆赫

13

26.5-50千兆赫

10



驻波比(最大值)



2-26.5千兆赫

1.5

26.5-50千兆赫

1.80

额定功率(瓦特)

20

标准连接器(母头)

  2.4毫米

　　KRYTAR的定向耦合器广泛应用于电子战、商用无线通信、卫星通信、雷达、信号监测与测量、天线波束成形以及电磁兼容性测试等多个领域。深圳市立维创展科技授权代理KRYTAR产品，部分型号备有现货。产品原装进口，质量保证，欢迎咨询。
