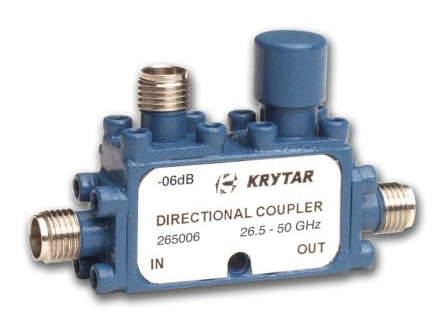

​265006定向耦合器KRYTAR

发布时间：2024-01-25 17:17:40     浏览：678

KRYTAR 的定向耦合器265006提高了多功能微带线设计的选择，该系统使用26.5.0 至 50.0 GHz单独的频率范围、紧凑型精巧的封装展示出了优异的耦合性。

此外，265006定向耦合器可提供优异的性能标准，包含6dB、±1.0dB标称耦合（相对于输出）和±0.5的频率灵敏性。265006定向耦合器的插入损耗（包含耦合功率）低于2.4dB，全局性高于10dB，最高VSWR（任意端口）为1.80，额定输入功率均值20W，最高值3kW。265006定向耦合器配备标准规范2.4mm母连接器。紧凑的封装规格仅有1.12英寸（长）x0.40英寸（宽）x0.62英寸（高），重量仅有1.0oz。操作温度为-54°C至85°C。


规格

频率min(GHz)：26.5

频率max(GHz)：50

标称连轴器：6 ±1.0dB

频率灵敏性（dB）：±0.50

插入损耗（dB 最高值）：2.4

全局性（最低值 dB）：10

驻波比（最高）：1.8

额定功率（W）：20

标准连接器（母）：2.4mm

特征

26.5 – 50 GHz 频率运行

10dB耦合

频率灵敏性：±0.5 dB

规格紧凑型

2.4 mm连接器

提供定制设计
