L、S 和 X 频段的ITAR隔离器和环行器RF-Labs
发布时间：2024-01-18 16:50:29 浏览：172

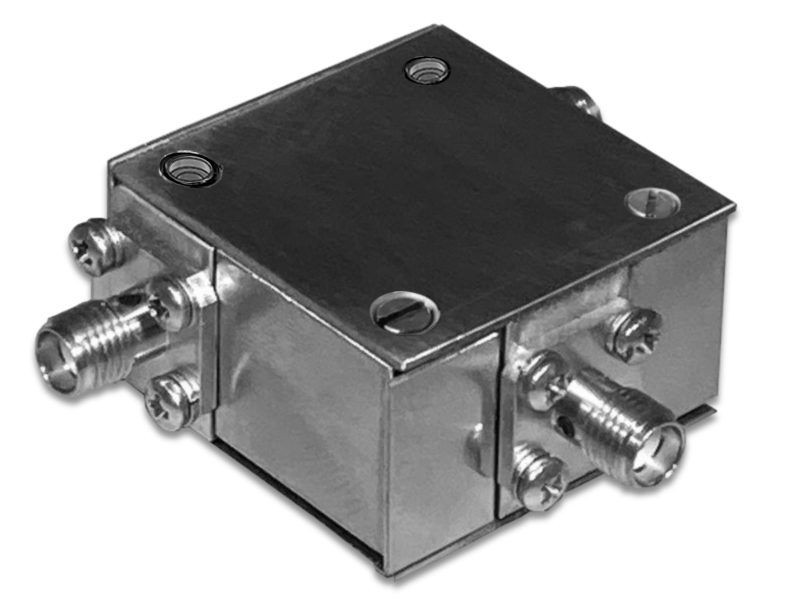

RF-Labs高功率循环器和隔离器具有不同的连接器配制，可以选择用内部制造的50Ω端子来线接某个端口，最终形成隔离器。各种功能相互结合，可为最稳固的国防科技应用提供高宽比紧凑型、满足军用标准的解决方案。RF-Labs高功率循环器和隔离器能提供L、S和X频率段机械设备和电气配制。
特征与优势
致力于固态功率放大器(SSPA)设计制作通过认证温度相对稳定的SSPA隔离器和循环器
具有多种机械选项可选择，而且能够以L、S和X频率段特定频率段提供
在马里兰州索尔兹伯里的生产基地制造和设计
符合美国ITAR标准规定
L 波段性能 |
L波段功率环行器 | 表现 |
零件号 | CA10001200P3KS |
工作频率 | 1.00 - 1.20GHz |
合格温度 | -25至+ 95 ℃ |
验收温度 | -25至+ 85 ℃ |
插入损耗 | 最大 0.30 分贝 |
隔离 | 20 dB 分钟（终止时负载测量 > 20dB) |
回波损耗 (SMA) | 最小 19 分贝 |
功率处理 | 3kW 峰值 10% 直流 |
标量 | 标称90克 |
|
L 波段电源隔离器 | 表现 |
零件号 | IA10001200P3KS |
工作频率 | 1.00 - 1.20GHz |
合格温度 | -25至+ 95 ℃ |
验收温度 | -25至+ 85 ℃ |
插入损耗 | 最大 0.30 分贝 |
隔离 | 最小 20 分贝 |
回波损耗 (SMA) | 最小 19 分贝 |
功率处理 | FWD 3kW 峰值 10% 直流，加速反向至150W |
标量 | 标称100克 |
|
S 频段性能 |
|
S波段高功率环行器 | 表现 |
零件号 | CA31003500P3KS |
工作频率 | 3.10 - 3.50 GHz |
合格温度 | -25 至 +95°C |
验收温度 | -20 至 +85°C |
插入损耗 | 最大 0.30 分贝 |
隔离 | 最小 20 dB（当负载测量 > 20 dB 时终止） |
回波损耗 (SMA) | 最小 19 分贝 |
功率处理 | 3kW 峰值 10% 直流 |
标量 | 标称75克 |
|
S 波段高功率隔离器 | 表现 |
零件号 | IA31003500P3KS |
工作频率 | 3.10 - 3.50 GHz |
合格温度 | -25 至 +95°C |
验收温度 | -25 至 +85°C |
插入损耗 | 最大 0.30 分贝 |
隔离 | 最小 20 分贝 |
回波损耗 (SMA) | 最小 19 分贝 |
功率处理 | 正向 3kW 峰值 10% DC，反向加速至 150W |
标量 | 标称85克 |
|
X 波段性能 |
|
X波段高功率环行器 | 表现 |
零件号 | CB800012000P300S |
工作频率 | 8.0 - 12.0 GHz |
合格温度 | -55 至 +95°C |
验收温度 | -45 至 +85°C |
插入损耗 | 最大 0.35 分贝 |
隔离 | 最小 20 dB（当负载测量 > 20 dB 时终止） |
回波损耗 (SMA) | 最小 19 分贝 |
功率处理 | 300W 峰值 80W 平均 |
标量 | 标称15克 |
|
X 波段高功率隔离器 | 表现 |
零件号 | IB800012000P300S |
工作频率 | 8.0 - 12.0 GHz |
合格温度 | -55 至 +95°C |
验收温度 | -45 至 +85°C |
插入损耗 | 最大 0.35 分贝 |
隔离 | 最小 20 分贝 |
回波损耗 (SMA) | 最小 19 分贝 |
功率处理 | 300W 峰值 80w 平均转速 高达 30W |
标量 | 标称17克 |
