​Ironwood顶部开放式QFP插座

发布时间：2023-12-01 17:05:21     浏览：638

当应用有散热要求时，Ironwood的BGA插座采用冲压弹簧引脚(SBT)接触技术。SBT BGA插座可以安装在与SG或GT BGA插座相同的地面空间上。与传统的弹簧针插座相比，SBT BGA插座的成本和电气性能更低/机械性能更好，从而简化了实验室和评估应用。SBT触点是一种冲压触点，带有外部弹簧和内部片簧，为老化和测试应用提供了强大的解决方案。


SBT互连的典型规范包括：

7至31.7GHz带宽

88至0.98nH自感

06至0.3nH互感

014至0.093pF互电容

接触电阻小于50兆欧

55℃至180℃

各个引脚4到8安培

每针17至31克

50，000到500，000次插入

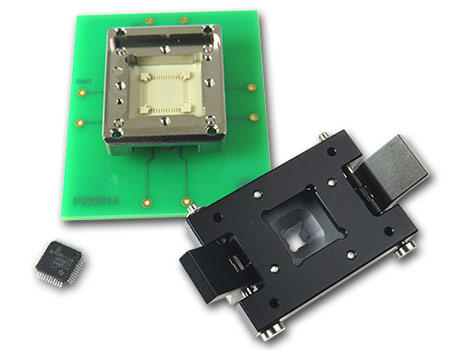

SBT QFP插座通常设计有翻盖，便于打开和关闭。压缩板集成在翻盖中。无需扭矩工具。该力由集成的压缩弹簧施加，内置的停止位置可以防止过度压缩。
