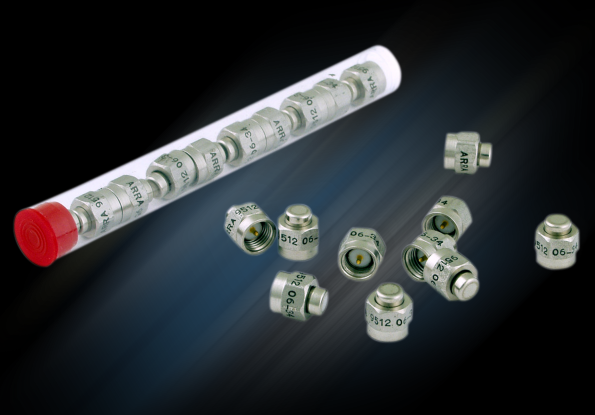

​ARRA宽带同轴终端| 同轴端子

发布时间：2023-11-22 17:14:58     浏览：683

ARRA是家为无线网络、光纤宽带和蜂窝状行业提供同轴终端的制造商。这种光纤宽带同轴端子均配备SMA或N型连接器，然后由铝或铝合金型材制作而成。ARRA光纤宽带同轴终端| 同轴端子致力于最极端环境需求设计。

一般规格

极光纤宽带：DC-18GHz

射频功率（+75°C时）：最高值：5us脉冲，0.05%占空比

连接器：SMA或N型公头（适用母头）

额定值：50Ω

材料：连接器：MIL-C-39012

机壳：黑色阳极氧化处理

样式质数：SMA：0-3392N型：0-3394


Frequency Range (GHz)

RF Power
(Average W)

RF Peak
Power (W)

VSWR (Max)

Length
(Max)

Diameter
(Max)

Model No.

DC-4.0

4.0-8.0

8.0-12.4

12.4-18.0

SMA Conn

N Conn

DC-18.0

1

1000

1.10

1.15

1.15

1.15

0.56

0.31

9512

-

2

2500

1.10

1.15

1.20

1.30

1.34

0.83

-

N9512

DC-12.4

5

5000

1.10

1.15

1.20

-

1.40

0.77

9505

-

5

5000

1.10

1.20

1.25

-

1.70

0.77

-

N9505

10

5000

1.10

1.15

1.20

-

2.22

0.77

9510

-

10

5000

1.15 *

1.20

1.25

-

2.64

0.77


N9510

DC-8.0

25

5000

1.25 *

1.35

-

-

3.77

1.38

9525

-

25

5000

1.25 *

1.35

-

-

4.14

1.38


N9525

50

5000

1.25 *

1.35

-

-

4.11

1.60

9550

-

50

5000

1.20 *

1.25

-

-

4.75

1.70

-

N9550
