​N型8路功率分配器和组合器ARRA

发布时间：2023-10-16 16:48:27     浏览：220

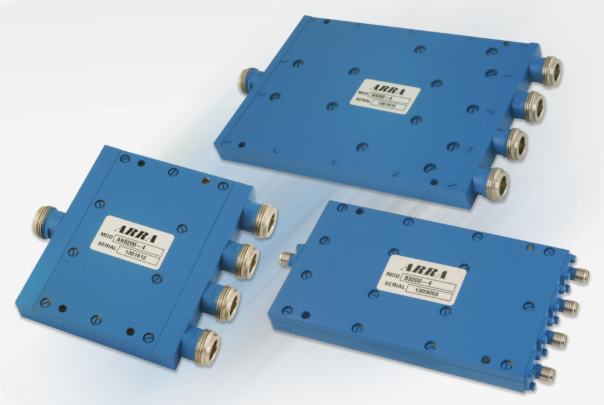

ARRA提供倍频程、多倍频程和窄带规格的多路功率分配器和组合器。N型8路功率分配器和组合器包含0.005至18.0GHz不同频率段，在输出接口之间提供高隔离度，并具有卓越的幅度和相位平衡。针对倍频程和多倍频程规格型号，插入损耗在18GHz范围之内一般高于1dB。N型8路功率分配器和组合器所有的规格型号在18GHz范围内最坏情况幅度平衡为±0.5dB，而最坏情况相位平衡为±6度。主要用于18GHz和±10度8路功率分配器和组合器。

一般规格

频率段：0.005至8.0GHz

射频功率：均值30瓦，最高值1kW（负载VSWR1.3）

连接器：N母头

材料：主体：铝

连接器：MIL-C-39012

表层处理：ARRA蓝色，满足MIL-C-22750

ARRA为美国知名的微波元件制造商，擅长于同轴和波导接口产品，ARRA产品线包含：衰减器、直流隔置、耦合器、功分器、合路器、移相器、开关等。ARRA产品标准符合MIL-Q-9858A和MIL-I-45208,并满足NASA和航天标准。

深圳市立维创展科技有限公司，授权代理销售ARRA产品，欢迎客户咨询。

详情了解ARRA请点击：http://www.leadwaytk.com/brand/48.html


倍频程和多倍频程 N 型型号

频率范围

(GHz)

隔离度
(Min dB)

驻波比
(Max)

插入损耗
(Max dB)

幅度平衡

(±dB)

相位平衡

(±dB)

型号

0.005-0.5

17

1.70

1.25

0.4

3

N0200-8

1.0-2.0

18

1.50

0.70

0.3

5

AN3200-8

2.0-4.0

16

1.70

1.00

0.4

5

N4200-8

4.0-8.0

15

1.85

2.00

0.5

5

N5200-8



特殊窄带 N 型号

频率范围(GHz)

隔离度
(Min dB)

驻波比
(Max)

插入损耗
(Max dB)

幅度平衡
(±dB)

相位平衡
(±dB)

型号

0.9-1.3

20

1.40

0.7

0.3

5

AN2200-8Y

3.7-6.4

16

1.75

1.6

0.4

6

N5200-8X

5.4-5.9

16

1.60

1.6

0.4

5

N5200-8Y

5.7-6.4

16

1.60

1.6

0.4

5

N5200-8Z
