RF-Labs温度可变衰减器

发布时间：2023-04-18 16:34:00 浏览：730

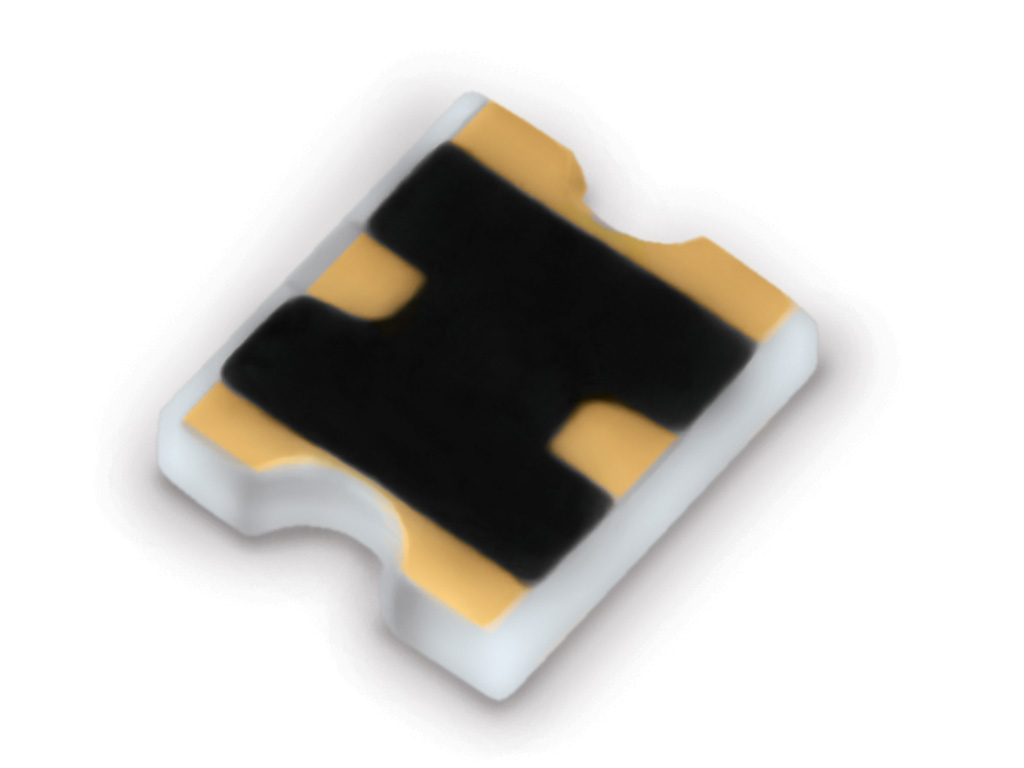

RF-Labs是由DC到Ka波段温度可变衰减器的世界领导者，其优势就是RF-Labs自主研发的Thermopad系列产品，能够补偿增益随温度的变化。Thermopad ® 是种充分无源的表面贴装技术温度可变衰减器。RF-Labs温度可变衰减器无需偏置电压或控制电压，也不会出现失帧。Thermopad适合于替换标准化芯片衰减器，通过在单芯片设计上综合电压设置或缓冲和温度补偿。这将减少模块数量、提高安全可靠性并控制成本。应用领域包括功率放大器、混频器、MMIC放大器、定向耦合器和二极管探测器。

特征与优势

工作频段从DC到36GHz

衰减值从1到10dB

适用的键合线连接

适用的负衰减系数和正衰减系数

提供卷带封装

空间和军事符合标准

阻抗50和75Ω

提供满足RoHS标准化选项

深圳市立维创展科技是RF-Labs的经销商，保证RF-Labs的性能卓越的高频率微波电缆线和同轴被动元器件，立维创展专注于服务军工行业、航天航空、rf射频卫星通信、移动通信基站、卫星通讯、雷达探测等行业领域。技术专业为国内军工行业单位、科学研究院校、通讯设备制造商保证进口RF射频微波/毫米波电子元器件、军用连接器。

详情了解RF-Labs产品请点击：http://www.leadwaytk.com/brand/32.html

Thermopad®产品系列	等效固定衰减器	频率范围	最大输入功率 CW	封装尺寸（英寸）	封装尺寸 (mm)
TVA	TS03	DC-12.4 GHz	2.0 瓦	0.122 × 0.145	3.10 × 3.68
MTVA	TS05	DC-18 GHz	200 毫瓦	0.075 X 0.060	1.91 × 1.52
WTVA	TS09或TT9	DC-20 GHz	200 毫瓦	0.060 × 0.075	1.52 × 1.91
KTVA	KFA	16-36 GHz	200 毫瓦	0.120 × 0.065	3.05 × 1.65
K2TVA		17-22 GHz和 27-32 GHz	200 毫瓦
AN5	AT5	DC-6 GHz	200 毫瓦	0.075 X 0.060	1.91 x 1.52
AN7	AT7	DC-6 GHz	100 毫瓦	0.080 × 0.050	2.03 × 1.27
