两款3A的电源模块TPS82085、MUN3CAD03-JE原位替代

发布时间：2022-10-26 16:53:07 浏览：2611

市面上这两款3A的µModule产品：TPS82085、MUN3CAD03-JE被很多工程师用到，其中品牌分别为TI、矽力杰、Cyntec,引脚定义一致，可以实现原位互换替代。

TPS82085这颗3A的电源模块, 在中国市场应用比较广泛，比如光模块、工控机、数据中心等项目。由于集成了DC-DC、MOS、电感等，工程师比较方便地直接使用，从而减少了调试和设计的时间。还有更重要的因素是，提升了整体的电源效率，对系统的发热得到改善。

关于这个模块TPS82085的使用工作温度（-40~125°C），TI原厂的说明是：

这里说明比较含糊，让很多工程师比较困惑。其实TI的解释是：芯片的结温不能超过125度，则工作环境温度建议在85度左右，更高的温度需要增加风扇散热。否则温度升高，会出现保护。

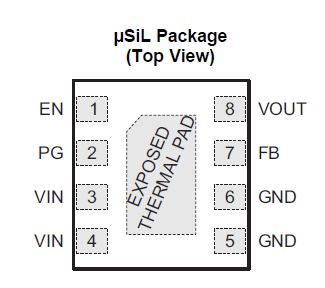

2022年10月Cyntec新推出µPOL产品MUN3CAD03-JE,采用强制PWM工作模式，这一产品较好地适应光模块产品和FPGA在轻载模式下的工作，也能在重载模式下保持优越的纹波特性。Cyntec产品的引脚封装如下图：

在外部匹配方面，MUN3CAD03-JE需要调整反馈电压系数：

在纹波特性上，TPS82085 和MUN3CAD03-JE比较如下：

两者的电性能参数对比如下：

在Cyntec的产品研发迭代中，比MUN3CAD03-JE老一点的版本产品是MUN3CAD03-SE ，这款产品采用轻载和重载工作模式切换的特性，较好地维持了效率高出0.5%的特点，这个功率的切换点在400ma, 也可以满足不同项目的需求。

深圳市立维创展科技授权代理Cyntec全线产品，致力为客户提供高品质、高质量、价格公正的电源模块产品。Cyntec的电源模块产品，交期4-6周，部分现货库存供货，欢迎咨询。

详情了解Cyntec电源模块请点击：http://www.leadwaytk.com/brand/16.html
