Aeroflex定向耦合器
发布时间：2022-02-14 17:08:39 浏览：1027

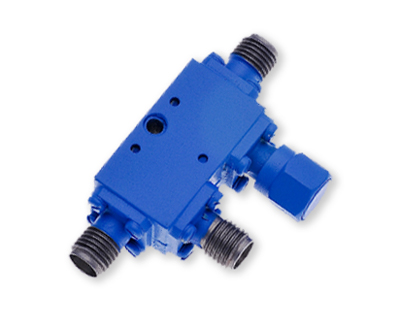

Aeroflex提供微型带状线定向耦合器。Aeroflex的CAx系列提供6dB、10dB、20dB和30dB耦合值。这些装置具备高方向性和低VSWR，并通过保守评级，以确保最安全可靠的服务质量和性能指标。Aeroflex定向耦合器提供无可取代的尺寸规格和性能指标。Aeroflex定向耦合器的体型使其特别适合涉及到高密度封装形式的应用领域。
深圳市立维创展科技是Aeroflex经销商，主要提供Aeroflex原产品系列衰减器，终端负载，限幅器产品，产品原装库存，极具价格优势，欢迎咨询。
详情了解Aeroflex请点击：http://www.leadwaytk.com/brand/10.html
零件号 | 频率
范围 | 耦合值 (dB) | 频率
平坦度 (dB) | 方向性
最小值 (dB) | 输入/输出
最大驻波比（比率） |
耦合损耗(dB)
| 峰值
功率 (kW) | 平均功率
（瓦） |
CA-511 | 0.5 - 1.0 | 10 | ±0.75 | 20 | 1.2 | 0.15 | 3 | 50 |
CA-512 | 0.5 – 1.0 | 20 | ±0.75 | 20 | 1.2 | 0.15 | 3 | 50 |
CA-513 | 0.5 – 1.0 | 30 | ±0.75 | 20 | 1.2 | 0.15 | 3 | 50 |
CA-516 | 0.5 – 1.0 | 6 | ±0.75 | 20 | 1.2 | 0.15 | 3 | 50 |
CA-521 | 0.5 – 2.0 | 10 | ±0.75 | 20 | 1.2 | 0.2 | 3 | 50 |
CA-522 | 0.5 – 2.0 | 20 | ±0.75 | 20 | 1.2 | 0.2 | 3 | 50 |
CA-523 | 0.5 – 2.0 | 30 | ±0.75 | 20 | 1.2 | 0.2 | 3 | 50 |
CA-526 | 0.5 – 2.0 | 6 | ±0.75 | 20 | 1.2 | 0.2 | 3 | 50 |
CA-591 | 1.0 – 2.0 | 10 | ±0.75 | 20 | 1.2 | 0.2 | 3 | 50 |
CA-592 | 1.0 – 2.0 | 20 | ±0.75 | 20 | 1.2 | 0.2 | 3 | 50 |
CA-593 | 1.0 – 2.0 | 30 | ±0.75 | 20 | 1.2 | 0.2 | 3 | 50 |
CA-596 | 1.0 – 2.0 | 6 | ±0.75 | 20 | 1.2 | 0.2 | 3 | 50 |
CA-671 | 2.0 – 4.0 | 10 | ±0.75 | 20 | 1.25 | 0.2 | 3 | 40 |
CA-672 | 2.0 - 4.0 | 20 | ±0.75 | 20 | 1.25 | 0.2 | 3 | 40 |
CA-673 | 2.0 - 4.0 | 30 | ±0.75 | 20 | 1.25 | 0.2 | 3 | 40 |
CA-676 | 2.0 - 4.0 | 6 | ±0.75 | 20 | 1.25 | 0.2 | 3 | 40 |
CA-691 | 2.0 - 8.0 | 10 | ±0.75 | 17 | 1.3 | 0.3 | 2 | 20 |
CA-692 | 2.0 - 8.0 | 20 | ±0.75 | 17 | 1.3 | 0.3 | 2 | 20 |
CA-693 | 2.0 - 8.0 | 30 | ±0.75 | 17 | 1.3 | 0.3 | 2 | 20 |
CA-696 | 2.0 - 8.0 | 6 | ±0.75 | 17 | 1.3 | 0.3 | 2 | 20 |
CA-751 | 4.0 - 8.0 | 10 | ±0.75 | 18 | 1.25 | 0.3 | 3 | 40 |
CA-752 | 4.0 - 8.0 | 20 | ±0.75 | 18 | 1.25 | 0.3 | 3 | 40 |
CA-753 | 4.0 - 8.0 | 30 | ±0.75 | 18 | 1.25 | 0.3 | 3 | 40 |
CA-756 | 4.0 - 8.0 | 6 | ±0.75 | 18 | 1.25 | 0.3 | 3 | 40 |
CA-771 | 6.0 - 18.0 | 10 | ±0.75 | 14 | 1.45 | 0.55 | 2 | 20 |
CA-772 | 6.0 - 18.0 | 20 | ±0.75 | 14 | 1.45 | 0.55 | 2 | 20 |
CA-773 | 6.0 - 18.0 | 30 | ±0.75 | 14 | 1.45 | 0.55 | 2 | 20 |
CA-776 | 6.0 - 18.0 | 6 | ±0.75 | 14 | 1.45 | 0.55 | 2 | 20 |
CA-791 | 7.0 - 12.4 | 10 | ±0.50 | 17 | 1.3 | 0.45 | 2 | 30 |
CA-792 | 7.0 - 12.4 | 20 | ±0.50 | 17 | 1.3 | 0.45 | 2 | 30 |
CA-793 | 7.0 - 12.4 | 30 | ±0.50 | 17 | 1.3 | 0.45 | 2 | 30 |
CA-796 | 7.0 - 12.4 | 6 | ±0.50 | 17 | 1.3 | 0.45 | 2 | 30 |
CA-871 | 8.0 - 18.0 | 10 | ±0.70 | 14 | 1.45 | 0.55 | 2 | 20 |
CA-872 | 8.0 - 18.0 | 20 | ±0.70 | 14 | 1.45 | 0.55 | 2 | 20 |
CA-873 | 8.0 - 18.0 | 30 | ±0.70 | 14 | 1.45 | 0.55 | 2 | 20 |
CA-876 | 8.0 - 18.0 | 6 | ±0.70 | 14 | 1.45 | 0.55 | 2 | 20 |
CA-911 | 12.4 - 18.0 | 10 | ±0.50 | 15 | 1.4 | 0.55 | 2 | 30 |
CA-912 | 12.4 - 18.0 | 20 | ±0.50 | 15 | 1.4 | 0.55 | 2 | 30 |
CA-913 | 12.4 - 18.0 | 30 | ±0.50 | 15 | 1.4 | 0.55 | 2 | 30 |
CA-916 | 12.4 - 18.0 | 6 | ±0.50 | 15 | 1.4 | 0.55 | 2 | 30 |
