AM072239WM-SN-R宽带功率放大器 AMCOM代理商

发布时间：2018-06-01 09:15:42     浏览：2410

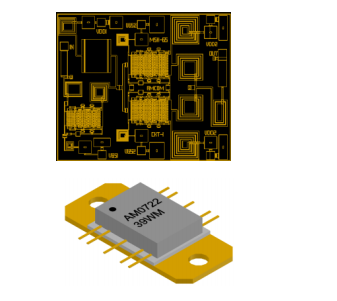

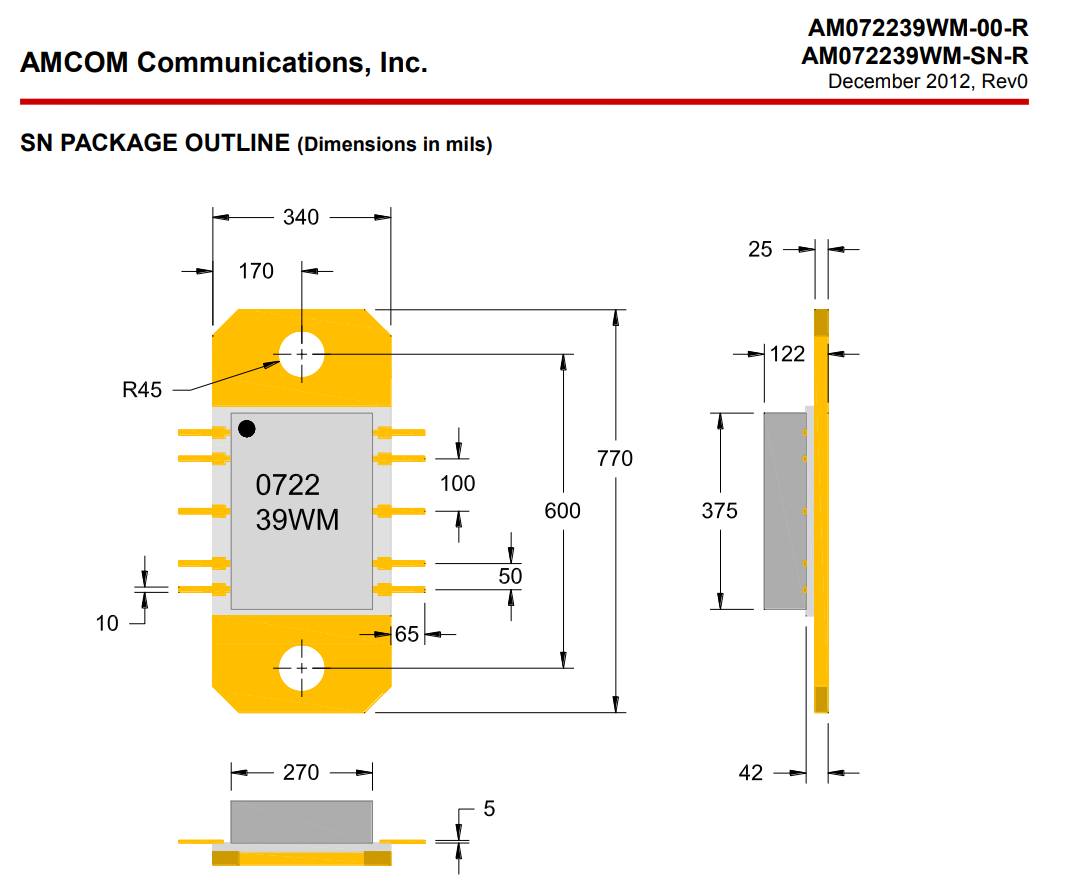

AMCOM的AM072239WM-SN-R是宽带GaAs MMIC功率放大器。它有一个30dB小信号增益和39 dBm（8W）饱和输出的额定CW性能功率超过0.7至2.2GHz频段。MMIC在两个芯片（-00—R）中提供。包（-SN-R）表单。AM072249WM SN-R是陶瓷封装中的一种。法兰和直RF和DC导致装配下降。由于直流功率高耗散，良好的散热是必需的，芯片MMIC必须安装使用直接在金属脊上进行共晶钎焊。芯片和封装都是ROHS顺从的


型号 频率(GHz) 增益(dB) P1dB(dBm) Psat(dBm) 效率(%) Vd(V)
AM072239WM-SN-R 0.7-2.2 30 38 39 25 28


AM072239WM-SN-R特征

宽带宽从0.7到2.2GHz

饱和连续波输出功率39 dBm

高增益，30dB

输入/输出匹配到50欧姆



AM072239WM-SN-R应用


商业电信传输
设备
固定微波回程
商用双向无线电
