CMD196C3微波宽带射频非反射开关MMIC

发布时间：2019-08-02 17:23:10     浏览：1693

CMD196C3是一种微波宽带射频MMIC的射频开关，该产品具有快速切换速度的特性，可以满足电流之间的转换，具有低损耗宽带性能，单个1.5 dB的低插入损耗和8 GHz下46 dB的高隔离性，不需要偏压电源。



CMD196C3是DC-18 GHz（L、S、C、X、Ku波段）SPDT非反射开关MMIC，使用无铅RoHS兼容3x3 SMT封装，封装在3x3毫米无铅表面安装（SMT）封装中，应用范围涉及航空航天、通信、微波、雷达、无人机、导弹、战舰、航海等重型设备和高端高可靠设备，广泛运用在军工领域

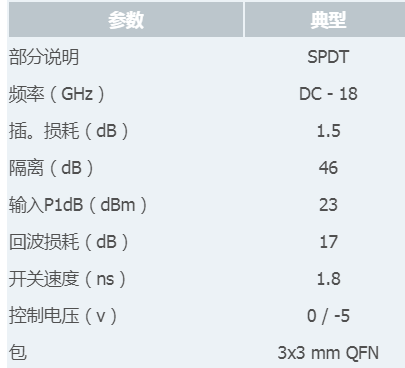

CMD196C3特征

快速切换速度

高隔离

低损耗宽带性能

非反光设计

无铅RoHS兼容3x3 SMT封装

正增益斜率



CMD196C3绝对最大额定值

射频输入功率+27 dBm

控制电压范围（A，B）+0.5 V至-7.5 V

通道温度，TCH 150°C

工作温度-40至85°C

储存温度-55至150°C

热阻（插入损耗路径）103°C/W

热阻（终止路径）258°C/W

终止功率级（VCTL=-5 V，连续波）+24 dBm

深圳市立维创展是MMIC的代理销售，主要销售MMIC产品的低噪音放大器、驱动放大器、功率放大器、低相位噪音放大器、宽范围分布式放大器，CUSTOM MMIC帮助您使用同类中最好的MMIC优化您的微波信号链。CUSTOM MMIC是一个完整的ISO认证设计师和同类最佳MMIC供应商。CUSTOM MMIC提供快速增长的高性能射频/微波MMIC产品系列

详情了解请点击：深圳市立维创展科技
