XM3半桥电源模块系列CREE

发布时间：2025-09-10 16:41:31     浏览：24

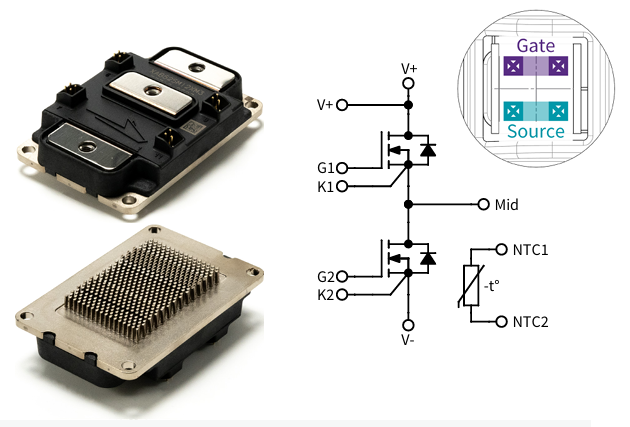

XM3半桥电源模块系列是 Wolfspeed（原CREE）推出的高功率碳化硅（SiC）电源模块平台，专为电动汽车、工业电源和牵引驱动等高要求应用设计。XM3半桥电源模块系列采用第三代 SiC MOSFET 技术，具备高功率密度、低电感、高温运行能力和出色的开关性能。

核心特点：

高功率密度：模块体积和重量仅为标准 62mm 模块的一半，适合紧凑型设计。

低电感设计：寄生电感低至 6.5–6.7 nH，有助于降低开关损耗和电磁干扰。

高温运行能力：最高结温可达 175°C，适用于恶劣环境。

集成设计：内置温度传感器、Kelvin 源极引脚，支持精确电压采样和过流保护。

高可靠性基板：采用氮化硅（Si₃N₄）陶瓷基板和铜基板，提升热导率和机械强度。

第三代 SiC MOSFET 技术:XM3 系列采用 Wolfspeed 优化的第三代 SiC MOSFET，实现低开关损耗与导通损耗的平衡。集成保护功能：隔离式温度传感器（NTC）实现实时温度监控，防止过热失效。

XM3半桥电源模块系列CREE

应用场景

电动汽车与充电基础设施

l 车载充电器（OBC）：XM3 模块支持高功率密度设计，缩小充电器体积，提升充电效率。

l 直流快速充电桩：1200V 耐压与 450A 额定电流满足高压快充需求，缩短充电时间。

l 牵引驱动系统：低电感与高开关频率特性优化电机控制，提升动力系统效率。

工业与能源领域

l 不间断电源（UPS）：高功率密度与低损耗设计确保关键负载持续供电，减少能源浪费。

l 智能电网与分布式发电：支持并网逆变器高效转换，提升可再生能源利用率。

l 工厂自动化：紧凑尺寸与高可靠性满足机器人、伺服驱动器等精密设备需求。

储能系统

l XM3模块在电池储能系统中实现高效双向功率转换，降低充放电损耗，延长系统寿命。

CREE科锐于2017年分离出微波射频品牌Wolfspeed，深圳市立维创展科技是CREE的经销商，CREE公司产品包括：LED芯片、照明LED、背光LED、电源开关装置、射频设备用LED和无线电设备。立维创展凭借其优越的供应渠道，拥有长期的库存以满足中国市场的需求。欢迎咨询。



XM3 半桥电源模块系列

产品SKU

封装

配置

阻断电压

额定电流

25°C 时的 RDS（ON）

在 25°C 时

代

Tjmax


模块尺寸

资格

CAB320M17XM3

XM

半桥

1700 V

320 A

3.5 mΩ

Gen 3

175 °C

80 x 53 x 19 mm

工业

CAB400M12XM3

XM

半桥

1200 V

400 A

4 mΩ

Gen 3 MOS

175 °C

80 x 53 x 19 mm

工业

CAB425M12XM3

XM

半桥

1200 V

425 A

3.2 mΩ

Gen 3 MOS

175 °C

80 x 53 x 19 mm

工业

CAB450M12XM3

XM

半桥

1200 V

450 A

2.6 mΩ

Gen 3 MOS

175 °C

80 x 53 x 19 mm

工业

EAB450M12XM3

XM

半桥

1200 V

450 A

2.6 mΩ

Gen 3 MOS

175 °C

80 x 53 x 19 mm

汽车

CAB525F12XM3

XM

半桥

1200 V

525 A

2.6 mΩ

Gen 3

175 °C

80 x 53 x 23.3 mm

工业
