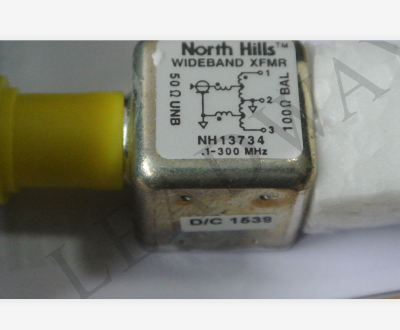

NH13734网络测试专用巴伦作为North Hills公司生产的高性能射频测试设备，其核心功能可归纳为以下三点，并结合具体应用场景与性能参数进行说明：

一、平衡-不平衡信号转换（核心功能）

功能定义
巴伦（Balun）是“平衡-不平衡转换器”的英文缩写，其核心作用是将单端（不平衡）信号与差分（平衡）信号相互转换。在射频系统中，单端信号通过单根导线传输，参考地为回路；而差分信号通过两根对称导线传输，信号幅度相等、相位相反（相位差180°）。

应用场景

网络设备维护：用于校准网络分析仪的Short（短路）、Open（开路）、Load（负载）三项标准，确保测试基准准确性。例如，校准时需将巴伦平衡端分别短路、开路或接100Ω标准电阻。

无线网络测试：支持2.4GHz/5GHz Wi-Fi频段及5G NR高频段测试，平衡端口设计可消除共模噪声，提升信号测试精度。

数据管理：作为信号调理模块，优化数据采集系统的动态范围，适配不同阻抗的测试设备（如50Ω至100Ω转换）。

性能参数支撑

频率范围：10MHz-3GHz（典型值），覆盖主流网络测试标准，低频段可扩展至20Hz以满足特殊需求。

阻抗转换：支持50Ω不平衡到100Ω平衡转换，也可定制1:1、1:4等阻抗比，灵活匹配测试接口。

转换类型：提供电压型或电流型巴伦，采用变压器式或传输线式设计，适应不同信号特性。

二、共模电流抑制（抗干扰能力）

功能定义
巴伦通过平衡端口设计，有效抑制共模电流（即两根平衡导线上同相位、同幅度的噪声信号），避免其对差分信号产生干扰。

应用场景

电磁干扰（EMI）抑制：在无线网络测试中，消除外部电磁干扰对测试信号的影响，确保数据准确性。

长距离传输：平衡传输线（如双绞线）的差分信令受噪声和串扰影响更小，巴伦作为接口设备，可延长信号传输距离。

性能参数支撑

共模抑制比（CMRR）：>25dB（典型值），衡量平衡端口对共模信号的衰减能力。CMRR越高，抗干扰能力越强。

幅度平衡：两平衡端口间波幅差<0.5dB，确保差分信号幅度对称性。

相位平衡：两平衡端口间相位差接近180°，典型偏差<5°，维持差分信号相位反相关系。

三、阻抗匹配与信号完整性保障

功能定义
巴伦通过阻抗转换功能，实现测试设备与被测网络之间的阻抗匹配，减少信号反射，保障信号完整性。

应用场景

宽带天线测试：匹配天线输入阻抗与测试仪器输出阻抗，优化信号传输效率。

推挽放大器设计：将单端信号转换为差分信号输入放大器，提升线性度与功率效率。

平衡混频器/调制器：为平衡端口提供对称信号输入，确保混频或调制过程稳定性。

性能参数支撑

插入损耗：标称值<1dB（中心频率），随频率变化曲线平缓，减少信号传输损耗。

回波损耗：高回波损耗（低S11值）表明阻抗匹配良好，减少信号反射。

平衡端口隔离度：从一个平衡端口至另一平衡端口的插入损耗高，降低端口间串扰。

深圳市立维创展科技是North Hills的经销商，提供North Hills产品领域包含宽带变压器，宽带巴伦变压器，测试级回波损耗桥等，NH13734备有现货，原装进口，质量保证，价格优势，欢迎咨询。
