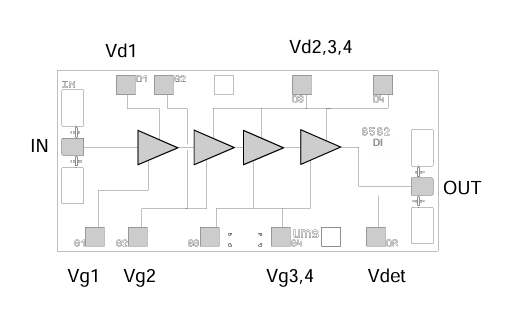

CHA3092 - 99F是 United Monolithic Semiconductors（UMS）研发的一款毫米波功率放大器，作为20 - 33GHz高增益宽带四级单片中功率放大器，选用栅极尺寸为0.25µm的pHEMT 工艺技术，以芯片形式交货。CHA3092 - 99F具有高增益、宽带宽等突出特性，能完美匹配军事通信、卫星通讯、5G 毫米波基站等高频率场景，在军事和商业通讯系统中都拥有出色的应用表现。

技术参数

频率范围：20–33GHz

小信号增益：22dB

增益平整度：±1.0 dB

P1dB 输出功率：20 dBm

饱和输出功率（P3dB）：23 dBm

三阶交调截取点（IP3）：29 dBm

功率附加效率（PAE）：10%

噪声系数（NF）：10dB

输入/输出驻波比（VSWR） ：2.0:1 / 3.0:1

偏置电压/电流：3.5 V / 300 mA

芯片尺寸：0.88 × 1.72 × 0.10 mm

工艺技术：0.25 µm pHEMT，通孔、空气桥、电子束光刻

技术亮点与优势

宽带性能与高增益：

l 20-33GHz 频段包含军事雷达、卫星通讯及5G 毫米波频段（如 n257、n258），单芯片实现多频段兼容，减少系统复杂性。

l 22dB 高增益可降低级联放大器数量，节省 PCB 空间并减少链路损耗。

低功耗与高效率

l mailto:300mA@3.5V 的低电流消耗，在同行业中处于领先地位，特别适合电源供电或散热受限场景（如无人机、便携式终端）。

内置测试功能（BIT）

l 芯片集成 DC 电压检测电路，可实时检测输出功率，优化系统调试与故障检测流程。

工艺与可靠性

l 选用 pHEMT 工艺技术，结合通孔、空气桥及电子束光刻技术，提高高频率性能与散热效率。

l 芯片背面从而实现 RF 和 DC 接地，优化组装流程，减少寄生参数影响。

应用场景

军事通信：适用于相控阵雷达、电子战系统及战术数据链，兼容高频段、高带宽信号传输，提高抗干扰性。

卫星通讯：适用于低轨卫星（LEO）及高吞吐量卫星（HTS）的地面终端，实现高速数据回传。

5G 毫米波基站：作为基站发射链路的末级放大器，兼容 24GHz 以上频段的大规模 MIMO 系统，提高覆盖范围与用户速率。

测试与测量设备：适用于毫米波信号发生器、频谱分析仪等仪器，提供高精密信号放大。

深圳市立维创展科技有限公司授权经销UMS微波，针对部分型号的UMS产品提供优质的现货产品库存，欢迎咨询。
