PMS152是应广科技（PADAUK）推出的一款 8 位精简指令集（RISC）单片机，专为对成本较为敏感的应用场景量身定制。PMS152凭借低功耗、高集成度以及易于开发等显著优势，在小家电、消费电子、工业控制以及智能家居等众多领域得到了广泛应用。

基础配置与任务处理能力

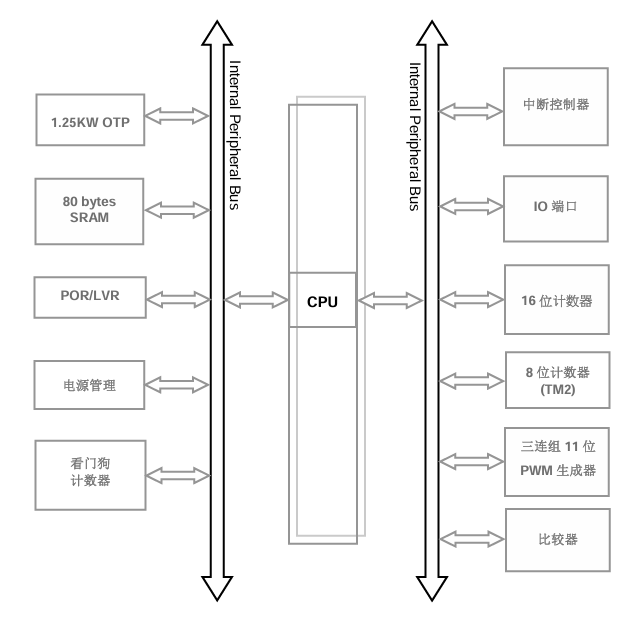

PMS152 内置 1.25KB OTP 程序存储器和 80 字节数据存储器，具备强大的功能模块。它支持多组 PWM 输出，拥有硬件比较器以及灵活的时钟系统，能够高效地完成 LED 控制、传感器监测、电机驱动等多样化任务。其典型应用场景丰富多样，涵盖智能灯具、遥控器、电池管理设备等，凭借出色的性价比与稳定性，成为入门级嵌入式开发的理想之选。

特性

通用适配：适用于 AC 阻容降压供电或者对高 EFT 有要求的应用场景。不过，在必要时需对系统电路进行修改，以此提升抗干扰能力。

温度耐受：工作温度范围宽泛，可在 -40 °C 至 85 °C 的环境下稳定运行。

系统特性

l 存储容量：配备 1.25KW OTP 程序存储器和 80 Byte 数据存储器，满足程序存储与数据暂存需求。

l 定时计数：设有一个硬件 16 位计数器和一个 8 位定时器，其中 8 位定时器还可作为 PWM 生成器，PWM 分辨率有 6 位、7 位或 8 位可供选择。

l PWM 生成：拥有一组三连套 11 位 SuLED（SuperLED）PWM 生成器及计数器，为 LED 控制提供有力支持。

l 比较功能：内置一个硬件比较器，可实现信号比较等操作。

l I/O 配置：提供 14 个 I/O 引脚，且均带有上拉电阻选项。同时，三组不同的 I/O 驱动能力满足多样化需求：

l PB3、PB5、PB7：驱动电流 / 灌电流 = 7 mA / 30 mA；

l 其他 I/O（除 PA5 外）：7 mA / 14 mA；

l PA5：灌电流 4 mA。

l 此外，每个 I/O 引脚都可设定唤醒功能。

l 时钟源选择：时钟源丰富，包括内部高频 RC 振荡器、内部低频 RC 振荡器以及外部晶体振荡器，可根据实际需求灵活选择。

l 唤醒功能：针对所有带唤醒功能的 I/O，支持正常唤醒和快速唤醒两种可选择的唤醒速度。

l 复位电压设定：具备 8 段 LVR 复位电压设定功能，可设置为 4.0 V、3.5 V、3.0 V、2.7 V、2.5 V、2.2 V、2.0 V、1.8 V。

l 外部中断引脚：有 2 组可选的外部中断引脚，分别为 PA0/PB5，PB0/PA4。

l 参考电压提供：Bandgap 电路可提供 1.2 V 参考电压，为系统运行提供稳定的电压参考。

CPU特点

处理模式：采用单一处理单元工作模式，确保处理过程简洁高效。

指令系统：提供 86 个有效指令，且大部分为 1T（单周期）指令，执行速度快。

堆栈管理：可程序设定堆栈指针和堆栈深度，方便程序对堆栈进行灵活管理。

寻址模式：数据存取支持直接和间接寻址模式，使用数据存储器即可当作间接寻址模式的数据指针（index pointer），操作便捷。

地址空间：I/O 地址与存储地址空间相互独立，避免地址冲突，提高系统稳定性。

台湾应广PADAUK MCU，主要产品有 OTP MCU、MTP MCU和BLDC、MCS系列产品，应用于家电、玩具、智能、马达控制等场合。极佳的性价比，备受市场认可。深圳市立维创展科技授权代理销售PADAUK应广单片机，提供售前和售后技术支持服务，原厂原装，价格优势，欢迎咨询。

订购封装信息：

PMS152-S16：SOP16（150 mil）

PMS152-M10：MSOP10（118 mil）

PMS152-1J16A：QFN 3 mm × 3 mm-16pin（0.5 mm pitch）

PMS152-S08：SOP8（150 mil）

PMS152-S14：SOP14（150 mil）

PMS152-U06：SOT23-6（60 mil）
