RADI-FLOW-FHIGH-MSSC-Rev Pwr–Direction(R default)隔离器是高性能单向微波传输器件，基于铁氧体旋磁材料非互易特性设计，专为优化信号传输稳定性、保护敏感设备打造。

核心功能

单向信号传输：电磁波仅能从输入端（默认R方向）流向输出端，反向信号被显著衰减。

反射信号抑制：通过铁磁共振吸收反向反射波，降低系统驻波比（VSWR≤1.35:1），保护敏感设备。

系统稳定性增强：级联设备间提供可靠隔离，减少级间干扰，提升系统可靠性。

关键技术参数

频率范围：覆盖7.1-8.5GHz（部分型号支持5.6-26.5GHz），适配C波段至X波段。

功率容量：正向最高20W（如RADI-5.15-5.25-SMT-2WR-20W型号），反向承受能力达5W。

损耗与隔离度：插入损耗典型值≤0.5dB（7.1-8.5GHz频段），隔离度标称值≥20dB。

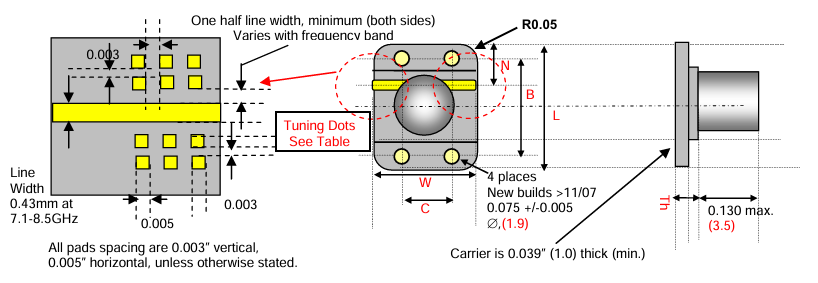

物理特性：载体厚度≥1mm，焊盘间距垂直0.003英寸、水平0.005英寸，孔径公差±0.1mm。

技术优势

铁氧体材料优化：采用高度抛光铁氧体石榴石，表面镀金铜薄膜（2μm金+4μm铜），降低传输损耗，提升功率容量与耐温性能。

结构设计创新：支持微带基板直接安装（2-50GHz频段），兼容Fuji (FDK) RDKF系列载波；提供金属化背衬选项，增强机械稳定性。

环境适应性卓越：工作温度范围-40℃至+70℃，非工作状态可耐受130℃/2小时。

应用场景

微波通信系统：隔离基站、卫星通信中的发射机与天线，延长设备寿命。

雷达系统：保护雷达接收机免受发射机泄漏信号干扰，提升目标检测精度。

高频测试设备：作为矢量网络分析仪、频谱分析仪核心组件，确保数据准确性。

电子对抗系统：隔离干扰机输出端反向信号，提升作战效能。

选型建议

l 根据系统频段选择适配型号（如7.1-8.5GHz选RADI-7.1-8.5-MSSC-4WR-M2）。

l 确认正向/反向功率容量，预留20%-30%余量。

l 优先选择插入损耗≤0.5dB的型号。

l 该隔离器凭借高性能参数、创新设计与广泛适应性，成为微波通信、雷达、测试测量及电子对抗领域的理想选择。

深圳市立维创展科技授权代理RADITEK微波隔离器和环形器产品，部分型号备有现货。产品原装进口，质量保证，欢迎咨询。
