101040020/101040020K定向耦合器KRYTAR

发布时间：2025-07-18 16:22:13 浏览：20

KRYTAR的101040020/101040020K耦合器提高了多功能带状线设计的选择，这些设计在 1.0 至 40.0 GHz 的超宽带频率范围内展现出优异的耦合性能，选用单一化、紧凑型和便携的封装形式。

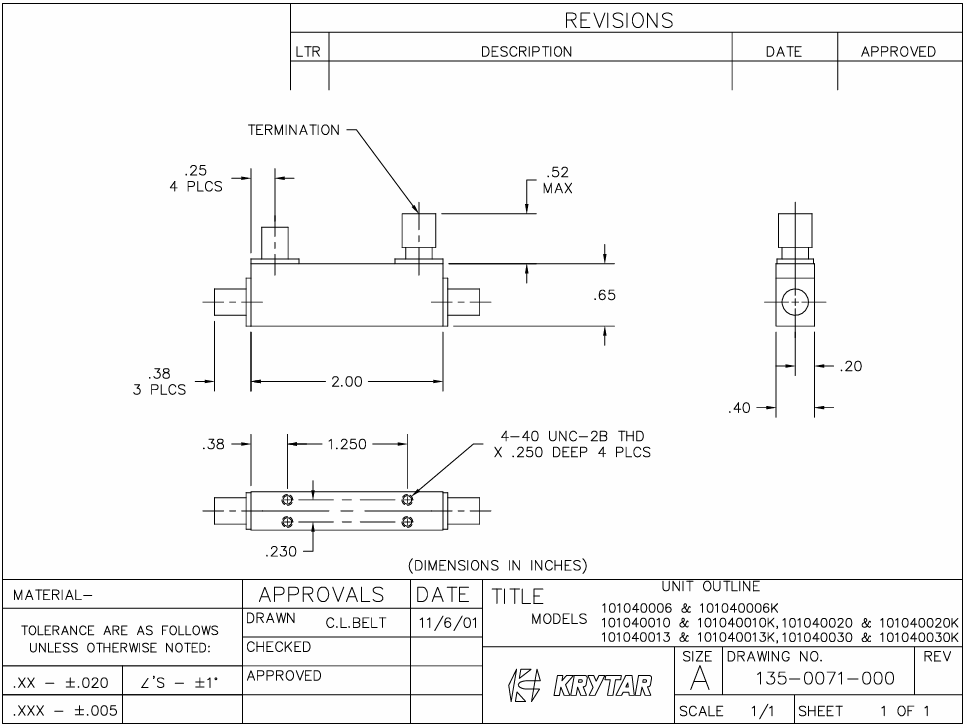

此外，101040020/101040020K还提供优越的性能等级，包括 20 dB 的标称耦合（相对于输出）、±1.0 dB 和±1.2 dB 的频率灵敏性。定向耦合器的插入损耗（包括耦合功率）低于 0.85 dB （1-20 GHz）和低于 1.5 dB （20-40 GHz），方向性高于 14 dB （1-20 GHz）和高于 10 dB （20-40 GHz），最高 VSWR（任意端口）为 1.5 （1-20 GHz）和 1.7 （20-40 GHz），额定输入功率为均值 20 W，最高值为 3 kW。定向耦合器配备行业标准的 2.4 mm 母头连接器。紧凑的封装规格仅有 2.0 英寸（L） x 0.40 英寸（W） x 0.65 英寸（H），重量仅有 1.3 oz。操作温度为 -54°至 +85° C。
